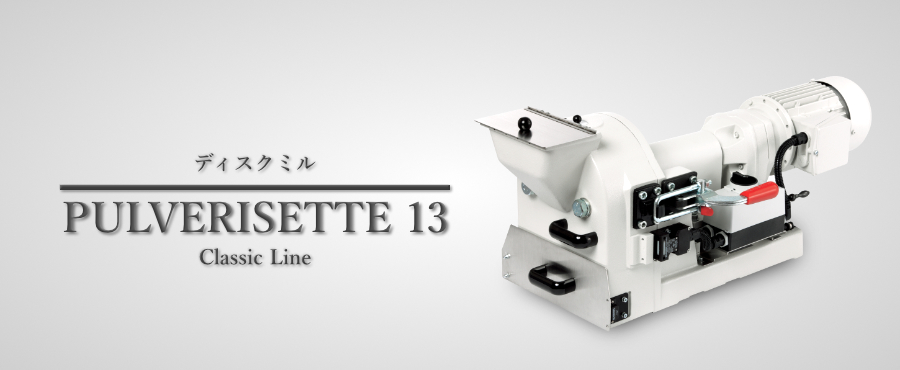

ドイツ製 フリッチュ社 ディスクミル P-13

特長 使用分野 粉砕方法 P-1の併用 アクセサリー
粉砕用例 仕様

材質の成分表はこちら ⇒ このページを印刷 🅟

feature
size

最大試料サイズ

最大20mmの試料を投入することが出来ます。(試料によって異なります)

width

刃幅設定

粉砕刃の設定幅を0.1〜12mmの間で無段階で調整できます。付属のスキマゲージを使用することで正確に設定できます。

room

粉砕室のアクセス

本体サイド側のレバーを外すことで、粉砕室内にアクセスして清掃できます。

blade

粉砕刃の材質

粉砕刃の材質には、ハイカーボンスチール・ステンレス・タングステンカーバイド・ジルコニアを用意しています。

hopper

投入口

開口15x9cmの投入しやすいタイプです。跳ね返り軽減の為にフタが装着されてます。(試料投入サイズは20mmまで)

combi

コンビネーション

P-1ジョークラッシャーと合体させることで、最大95mmの試料を約0.1mmまで(100um)まで一度に粉砕処理できます。

howto
sample

試料の投入

装置本体の上部にあるフタを開き、試料を投入します。粉砕された試料は、下部に設置された受皿へ収集されます。
投入サイズ 最大 20 mm
刃幅調整

刃幅の設定

本機の正面右側下部にはハンドルによって、刃の設定を0.1〜12mmの無段階で試料粒度を調節できます。装置上部よりスキマゲージで刃幅を正確に設定できます。
最終到達粒度 0.1 ~ 12 mm
原理

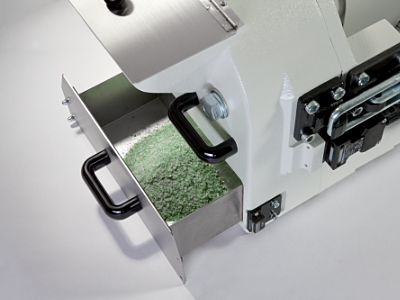

受皿へ収集

ラボ機でありながら、高出力なモーターを搭載。硬い試料も削るように瞬時に粉砕されて、下部に設置された受皿へ収集されます。一度に約2Lまで対応できます。
受皿容量 2.4L
粉砕室

粉砕室のアクセス

安全性と使いやすさの為に、本体側面にある赤色レバーを外すだけで、瞬時に粉砕室内にアクセスできます。粉砕室内が90度以上開くので、清掃作業時も素早く簡単です。
ロック機構 安全装置付きテンションロック
field
粉砕・破砕

試料タイプ

試料の分析や研究の前処理として多くの工場や研究所、採掘場などでご使用頂いております。本機は、せん断力による粉砕方式の為、下記の硬く脆い試料に適してします。

鉱石・石炭・コークス・スラグの鉱物(冶金)系試料
セラミックス・磁器・耐火レンガ等の窯業系試料
フリット・各種ガラス製品
乾燥土・汚泥等の土壌系試料など

粉砕・破砕

試料サイズ

刃幅を0.1~12mmまでの無段階で調整できる為、試料に適した粉砕が可能です。

投入サイズ:
最大20mmの試料を投入可能

最終試料粒度:
0.1~12mmで調節できます。

※試料によって異なります。

p13

0.1mmまで1度で粉砕!

最大95mmの試料を約0.1mmまで(100um)まで一度に粉砕処理できます。

combi1

縦積みによるコンパクトな設計!

専用架台を使用することでジョークラッシャーP-1と上下で合体させて、省スペース化できます。

combi2
アクセサリー

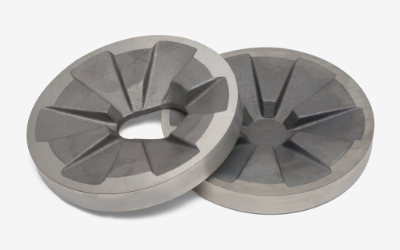

粉砕ディスク・粉砕刃

material

試料に応じて下記の4種類の材質を選択できます。

材質
ハイカーボンスチール
マンガンスチール
タングステンカーバイド
ジルコニア

ジルコニア製は、硬い試料に対しては適していません。

金属フリーのポリマーコーディング仕様

coating

金属フリーのポリマーコーティングを粉砕室内に施し、ジルコニア製粉砕ディスクを装着します。セラミックスなどの中程度硬さの試料に有効で、鉄系のコンタミネーションを回避することができます。

※メーカーオプション

緊急停止ストッパー

stopper

強制的にモーターの動力源を切断して停止させます。ひねって解除するプッシュリターン式を採用して使用者の安全性を確保します。

※メーカーオプション

集塵装置・ダストエキゾーストシステム

dustsystem

ダストエキゾーストシステムを取り付けることで、粉砕中した発生する粉塵を除去します。

※粉砕中は使用できません。
※掃除機はオプションです。

report

弊社では、700種類に及ぶ粉砕用例集をご用意しております。様々な粉砕条件や使用環境、それに合わせた粉砕方法等、過去30年以上にわたる多くの経験が御座いますので、ぜひ一度、弊社へご相談下さい。粉砕用例集をご希望の方は、こちらから資料をご請求下さい。

試料名 粉砕時間 [min] ディスク幅 [mm] 粒度 [um]
D90 D50 D10
レンガ 1.5 1.0 --- 800 80
2.0 0.5 900 450 25
10.0 0.1 220 60 5
石炭 3.5 1.0 --- 800 120
8.0 0.5 800 340 30
13.5 0.1 250 100 15
コークス 5.3 1.0 --- 400 50
7.6 0.5 700 260 30
9.0 0.1 400 200 20
スラグ 3.0 1.0 --- 800 150
3.5 0.5 1000 550 70
15.0 0.1 300 75 20

★ その他多くの粉砕例が御座います。詳細は下記からお問合せ下さい。
★ お問合せ先: E-mail: info@fritsch.co.jp TEL: 045-641-8550 / FAX: 045-641-8364
★ また弊社では700種類以上の粉砕を網羅した粉砕用例集を発刊いたしております。併せてご所望ください。

spec
モデル P-13 ディスクミル
[ Pulverisette 13 Classic Line ]
最大試料サイズ 20 mm
最終到達粒度 0.1 - 12 mm
最大処理量 150 kg/h
最少処理量 20 - 30 mL
電源 ① 三相400V, 50/60Hz, 1790W
② 三相200V, 50/60Hz, 2100W
※どちらをお選びください
本体重量 140 kg
寸法 W44 x D87 x H40 cm
騒音 [A特性] LpAd = 81 dB
3D Model & AR
木箱サイズ W52 x D106 x H70 cm
● 3Dモデルはおおよそのサイズです。
● ARはスマートフォンの電池を多く消耗しますので、ご注意下さい。

P-1+P-13ディスクミル コンビネーションの仕様

モデル [P-1 ジョークラッシャー] + [P-13 ディスクミル]
コンビネーションタイプ
タイプ モデル 1 モデル 2
最大試料サイズ 60 mm
※ 60 mm角は不可
95 mm
※ 95 mm角は不可
最終到達粒度 0.1 - 12 mm
最大処理量 150 kg/h
最少処理量 20~30 mL
電源 三相230V, 50/60Hz
本体重量 334 kg 362 kg
寸法 W50 x D90 x H150 cm

★ 最終粒度は投入する試料サイズやによって異なります。

★ 商品改良やロット変更に伴い、やむ得ず商品の一部の形状や色を予告無く変更する場合が御座いますので、予めご了承ください。
