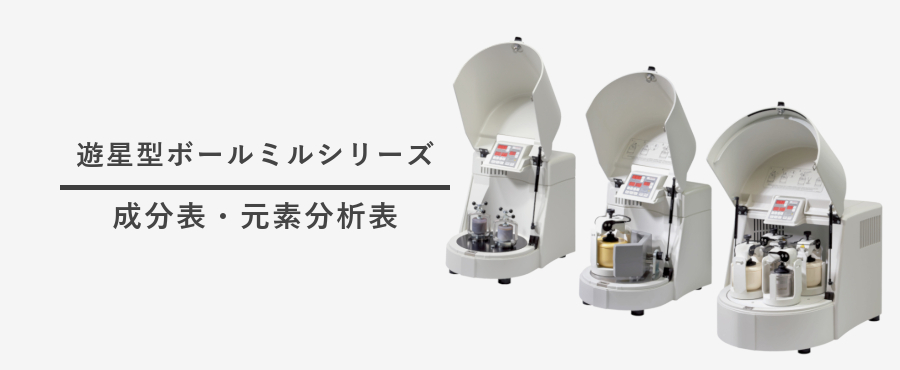

classic_title

遊星型ボールミル容器およびボールの成分表・元素分析表

プレミアムラインPL-5 材質一覧

メノー	ジルコニア	高硬度ステンレス
タングステンカーバイド	ガスケット

プレミアムラインPL-7 材質一覧

メノー	アルミナ	窒化ケイ素
ジルコニア	高硬度ステンレス	タングステンカーバイド
ガスケット

クラシックラインシリーズ材質一覧

メノー	アルミナ	窒化ケイ素
ジルコニア	高硬度ステンレス	タングステンカーバイド
プラスチック	ガスケット

各硬度について

遊星型ボールミルの装置別比較表はこちら

このページを印刷

プレミアムラインPL-5

メノー PL-5

agate-bowl-agate420ml

容器

一般仕様
材質	Agate - SiO₂
ISO/EN/DIN code
化学成分 [%]
SiO₂	99.9
Al₂O₃	< 0.02
Fe₂O₃	< 0.02
CaO	< 0.02
MgO	< 0.02
Na₂O	< 0.02
K₂O	< 0.02
MnO	< 0.02
特性
密度	2.65 g/cm³
硬度	6.5-7 Mohs

agate-ball

ボール：Φ20mm~5mm

一般仕様
材質	Agate - SiO₂
ISO/EN/DIN code
化学成分 [%]
SiO₂	99.9
Al₂O₃	< 0.02
Fe₂O₃	< 0.02
CaO	< 0.02
MgO	< 0.02
Na₂O	< 0.02
K₂O	< 0.02
MnO	< 0.02
特性
密度	2.65 g/cm³
硬度	6.5-7 Mohs

ジルコニア PL-5

zr-bowl-500mL

容器

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	94.2 - 95.2
HfO₂	1 - 2
MgO	3.5
SiO2	0.1
Al₂O₃	0.1
Other	0.1
特性
密度	5.7 g/cm³
硬度	1200 (HV10)

Zr-ball

ボール：Φ20mm~10mm

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	94.2 - 95.2
HfO₂	1 - 2
MgO	3.5
SiO2	0.1
Al₂O₃	0.1
Other	0.1
特性
密度	5.7 g/cm³
硬度	1200 (HV10)

Zr2-ball

ボール：Φ5mm~0.1mm

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	95
Y₂O₃	5
特性
密度	6.0 g/cm³
硬度	1300 (HV10)

高硬度ステンレス PL-5

hsus-bowl-500ml

容器

一般仕様
材質	Hardened stainless steel - 1.4125
ISO/EN/DIN code	X105CrMo17
化学成分 [%]
Fe	81.4
Cr	17
C	1.1
Mo	0.5
特性
密度	7.7 g/cm³
硬度	~ 60 HRC

hsus-ball

ボール：Φ20mm~1mm

一般仕様
材質	Hardened stainless steel - 1.4125
ISO/EN/DIN code	X105CrMo17
化学成分 [%]
Fe	81.4
Cr	17
C	1.1
Mo	0.5
特性
密度	7.7 g/cm³
硬度	~ 60 HRC

タングステンカーバイド PL-5

wc-bowl-500ml

容器

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	88
Co	12
特性
密度	14.3 g/cm³
硬度	89.7 HRA

wc-ball

ボール：Φ20mm~1.6mm

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	88
Co	12
特性
密度	14.3 g/cm³
硬度	89.7 HRA

wc2-ball

ボール：Φ0.6mm

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	92.94
Co	7.00
Other	0.06
特性
密度	14.9 g/cm³
硬度	91.5 HRA

ガスケット(シールリング) PL-5

oring1

シールリング：125-150mL用

一般仕様
材質	Viton - Green
ISO/EN/DIN code
化学成分 [%]
F	66
C	34
特性
密度	1.84 g/cm³
硬度	75 Shore A

oring2

シールリング：250-500mL用

一般仕様
材質	Viton - Black
ISO/EN/DIN code
化学成分 [%]
F	66
C	34
特性
密度	1.84 g/cm³
硬度	75 Shore A

プレミアムラインPL-7

メノー PL-7

agate-bowl

容器

一般仕様
材質	Agate - SiO₂
ISO/EN/DIN code
化学成分 [%]
SiO₂	99.9
Al₂O₃	< 0.02
Fe₂O₃	< 0.02
CaO	< 0.02
MgO	< 0.02
Na₂O	< 0.02
K₂O	< 0.02
MnO	< 0.02
特性
密度	2.65 g/cm³
硬度	6.5-7 Mohs

agate-ball

ボール：Φ20mm~5mm

一般仕様
材質	Agate - SiO₂
ISO/EN/DIN code
化学成分 [%]
SiO₂	99.9
Al₂O₃	< 0.02
Fe₂O₃	< 0.02
CaO	< 0.02
MgO	< 0.02
Na₂O	< 0.02
K₂O	< 0.02
MnO	< 0.02
特性
密度	2.65 g/cm³
硬度	6.5-7 Mohs

アルミナ PL-7

al-ball

容器

一般仕様
材質	Sintered corundum 1 - Al₂O₃
ISO/EN/DIN code
化学成分 [%]
Al₂O₃	99.651
SiO₂	0.257
CaO	0.081
Other	0.011
特性
密度	3.8 g/cm³
硬度	15000 N/mm² (1530HV)

al-ball

ボール：Φ20mm~10mm

一般仕様
材質	Sintered corundum 1 - Al₂O₃
ISO/EN/DIN code
化学成分 [%]
Al₂O₃	99.651
SiO₂	0.257
CaO	0.081
Other	0.011
特性
密度	3.8 g/cm³
硬度	15000 N/mm² (1530HV)

窒化ケイ素 PL-7

si-ball

容器

一般仕様
材質	Silicon nitride - Si₃N₄
ISO/EN/DIN code	SNCB5
化学成分 [%]
Al₂O₃Y₂O₃	9
Si₃N₄	91
特性
密度	3.25 g/cm³
硬度	91.1 HRA

si-ball

ボール：Φ20mm~10mm

一般仕様
材質	Silicon nitride - Si₃N₄
ISO/EN/DIN code	SNCB5
化学成分 [%]
Al₂O₃Y₂O₃	12.5
Si₃N₄	86.5
Other	1.00
特性
密度	3.25 g/cm³
硬度	91.1 HRA

ジルコニア PL-7

Zr-bowl

容器

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	94.2 - 95.2
HfO₂	1 - 2
MgO	3.5
SiO2	0.1
Al₂O₃	0.1
Other	0.1
特性
密度	5.7 g/cm³
硬度	1200 (HV10)

Zr-ball

ボール：Φ20mm~10mm

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	94.2 - 95.2
HfO₂	1 - 2
MgO	3.5
SiO2	0.1
Al₂O₃	0.1
Other	0.1
特性
密度	5.7 g/cm³
硬度	1200 (HV10)

Zr2-ball

ボール：Φ5mm~0.1mm

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	95
Y₂O₃	5
特性
密度	6.0 g/cm³
硬度	1300 (HV10)

高硬度ステンレス PL-7

hsus-bowl

容器

一般仕様
材質	Hardened stainless steel - 1.4125
ISO/EN/DIN code	X105CrMo17
化学成分 [%]
Fe	81.4
Cr	17
C	1.1
Mo	0.5
特性
密度	7.7 g/cm³
硬度	~ 60 HRC

hsus-ball

ボール：Φ20mm~1mm

一般仕様
材質	Hardened stainless steel - 1.4125
ISO/EN/DIN code	X105CrMo17
化学成分 [%]
Fe	81.4
Cr	17
C	1.1
Mo	0.5
特性
密度	7.7 g/cm³
硬度	~ 60 HRC

タングステンカーバイド PL-7

wc-bowl

容器

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	88
Co	12
特性
密度	14.3 g/cm³
硬度	89.7 HRA

wc-ball

ボール：Φ20mm~1.6mm

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	88
Co	12
特性
密度	14.3 g/cm³
硬度	89.7 HRA

wc2-ball

ボール：Φ0.6mm

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	92.94
Co	7.00
Other	0.06
特性
密度	14.9 g/cm³
硬度	91.5 HRA

ガスケット PL-7

gasket1

ガスケット：メノー用

一般仕様
材質	Silicone
ISO/EN/DIN code
化学成分 [%]
Si
Cl
C
H
O
特性
密度	1.1 g/cm³
硬度	50 Shore A

gasket2

ガスケット：メノー以外すべて

一般仕様
材質	Silicone
ISO/EN/DIN code
化学成分 [%]
Si
Cl
C
H
O
特性
密度	1.1 g/cm³
硬度	50 Shore A

gasket3

ガスケット：バイトン

一般仕様
材質	Viton - Black
ISO/EN/DIN code
化学成分 [%]
F	66
C	34
特性
密度	1.84 g/cm³
硬度	75 Shore A

遊星型ボールミルクラシックラインシリーズ

メノー Classic-Line

agate-bowl

容器

一般仕様
材質	Agate - SiO₂
ISO/EN/DIN code
化学成分 [%]
SiO₂	99.9
Al₂O₃	< 0.02
Fe₂O₃	< 0.02
CaO	< 0.02
MgO	< 0.02
Na₂O	< 0.02
K₂O	< 0.02
MnO	< 0.02
特性
密度	2.65 g/cm³
硬度	6.5-7 Mohs

agate-ball

ボール：Φ30mm~5mm

一般仕様
材質	Agate - SiO₂
ISO/EN/DIN code
化学成分 [%]
SiO₂	99.9
Al₂O₃	< 0.02
Fe₂O₃	< 0.02
CaO	< 0.02
MgO	< 0.02
Na₂O	< 0.02
K₂O	< 0.02
MnO	< 0.02
特性
密度	2.65 g/cm³
硬度	6.5-7 Mohs

アルミナ Classic-Line

alumina-bowl

容器

一般仕様
材質	Sintered corundum 1 - Al₂O₃
ISO/EN/DIN code
化学成分 [%]
Al₂O₃	99.651
SiO₂	0.257
CaO	0.081
Other	0.011
特性
密度	3.8 g/cm³
硬度	15000 N/mm² (1530HV)

alumina-ball

ボール：Φ40mm~10mm

一般仕様
材質	Sintered corundum 1 - Al₂O₃
ISO/EN/DIN code
化学成分 [%]
Al₂O₃	99.651
SiO₂	0.257
CaO	0.081
Other	0.011
特性
密度	3.8 g/cm³
硬度	15000 N/mm² (1530HV)

窒化ケイ素 Classic-Line

silicon-bowl

容器

一般仕様
材質	Silicon nitride - Si₃N₄
ISO/EN/DIN code	SNCB5
化学成分 [%]
Al₂O₃Y₂O₃	9
Si₃N₄	91
特性
密度	3.25 g/cm³
硬度	91.1 HRA

silicon-ball

ボール：Φ40mm~10mm

一般仕様
材質	Silicon nitride - Si₃N₄
ISO/EN/DIN code	SNCB5
化学成分 [%]
Al₂O₃Y₂O₃	12.5
Si₃N₄	86.5
Other	1.00
特性
密度	3.25 g/cm³
硬度	91.1 HRA

ジルコニア Classic-Line

zr-bowl

容器

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	94.2 - 95.2
HfO₂	1 - 2
MgO	3.5
SiO2	0.1
Al₂O₃	0.1
Other	0.1
特性
密度	5.7 g/cm³
硬度	1200 (HV10)

zr-ball

ボール：Φ40mm~10mm

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	94.2 - 95.2
HfO₂	1 - 2
MgO	3.5
SiO2	0.1
Al₂O₃	0.1
Other	0.1
特性
密度	5.7 g/cm³
硬度	1200 (HV10)

Zr2-ball

ボール：Φ5mm~0.1mm

一般仕様
材質	Zirconium oxide - ZrO₂
ISO/EN/DIN code
化学成分 [%]
ZrO₂	95
Y₂O₃	5
特性
密度	6.0 g/cm³
硬度	1300 (HV10)

高硬度ステンレス Classic-Line

hsus-bowl

容器

一般仕様
材質	Hardened stainless steel - 1.4125
ISO/EN/DIN code	X105CrMo17
化学成分 [%]
Fe	81.4
Cr	17
C	1.1
Mo	0.5
特性
密度	7.7 g/cm³
硬度	~ 60 HRC

hsus-ball

ボール：Φ40mm~1mm

一般仕様
材質	Hardened stainless steel - 1.4125
ISO/EN/DIN code	X105CrMo17
化学成分 [%]
Fe	81.4
Cr	17
C	1.1
Mo	0.5
特性
密度	7.7 g/cm³
硬度	~ 60 HRC

タングステンカーバイド Classic-Line

wc-bowl

容器

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	88
Co	12
特性
密度	14.3 g/cm³
硬度	89.7 HRA

wc-bowl

容器：45mLのみ

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	93.8
Co	6
Other	0.2
特性
密度	14.95 g/cm³
硬度	92.1 HRA

wc-ball

ボール：Φ40mm~1.6mm

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	88
Co	12
特性
密度	14.3 g/cm³
硬度	89.7 HRA

wc2-ball

ボール：Φ0.6mm

一般仕様
材質	Tungsten carbide - WC
ISO/EN/DIN code
化学成分 [%]
WC	92.94
Co	7.00
Other	0.06
特性
密度	14.9 g/cm³
硬度	91.5 HRA

プラスチック Classic-Line

plastic-bowl

容器

一般仕様
材質	Polyamide 66 (Nylon 66)
ISO/EN/DIN code
化学成分 [%]
H
C
O
H
N
特性
密度	1.13 - 1.15 g/cm³
硬度	108 HRR
融点	265℃
耐熱温度	80 - 150℃

wc-ball

ボール：Φ15mm、Φ20mm

一般仕様
材質	MCナイロン (鉄心入り)
ISO/EN/DIN code
化学成分 [%]
MCN	モノマーキャスティングナイロン
特性
密度	1.16 g/cm³ (鉄心含まず)
硬度	120 HRR
融点	222℃
耐熱温度	120℃

ガスケット Classic-line

gasket_PTFE

ガスケット：テフロン

一般仕様
材質	PTFE
ISO/EN/DIN code	9002-84-0
化学成分 [%]
C₂F₄	Polytetrafluoroethylene
融点	327℃
連続使用時の最大耐熱温度	260℃まで
瞬間的な最大耐熱温度	300℃まで
特性
密度	2.16 g/cm³
ボール圧硬度	ISO868, ISO2039-2, D55 Shore

gasket_silicon

ガスケット：シリコン

一般仕様
材質	Silicone
ISO/EN/DIN code
化学成分 [%]
Si
Cl
C
H
O
特性
密度	1.1 g/cm³
硬度	50 shore A

gasket_viton

ガスケット：バイトン

一般仕様
材質	Viton - Black
ISO/EN/DIN code
化学成分 [%]
F	66
C	34
特性
密度	1.84 g/cm³
硬度	75 shore A

硬度について

Moh：モース硬度

モース硬度は、10種類の硬さの鉱物で構成されています。それぞれの耐ひっかき硬度を示しています。

例：
1 滑石
2 石膏
3 方解石、大理石
4 蛍石、マラカイト
5 燐灰石、ガラス
6 正長石、酸化鉄(マグネタイト)
7 石英、トルマリン、水晶
8 トパーズ、スピネル
9 コランダム、ルビー、サファイア
10 ダイヤモンド

HRB/HRC：ロックウェル硬度

ロックウェルによる硬度試験では、スタンプ部品を定められた圧力で、試料へ押し込み、圧痕の深さを測定します。ロックウェル試験には様々な種類があります。スタンプ部品の形状が、HRAは「ダイヤモンドコーン圧子-60kgf」HRBは「タングステンカーバイド製1/16インチボール-100kgf」で、HRCは「ダイヤモンドコーン圧子-150kgf」です。

★ 硬さスケールの違い：HRB＜HRC＜HRA

例：
59HRCは、ダイヤモンドコーン圧子-150㎏fで測定された深さが82umとなった値です。

(計算式：HRC = 100 - 500 × 深さmm)

HV：ビッカーズ硬度

ピラミッドダイヤモンドの先端を試料の表面に10~30秒間押し付けます。刻み込まれた穴の対角線が測定されます。

例：
640 HV 30 =ビッカーズ硬度640は、圧力294.2N=30kgfで10~15秒間で測定された値です。

例：
545 HV 1/20 =ビッカーズ硬度545は、圧力9.807N=1kgfで20秒間で測定された値です。

(換算値：HV = 0.1020 N/mm²)

HBW：ブリネル硬度

タングステンカーバイド製ボールを10秒間以上、試料の表面へ押し込みます。ボール跡の直径が測定されます。

例：
350 HBW 5/750 =ブリネル硬度350は、直径5mmボールを7.355KNの圧力で10秒間で測定された値です。

●商品改良やロット変更に伴い、やむを得ず商品の一部の形状、色、成分を予告無く、変更する場合がございます。
