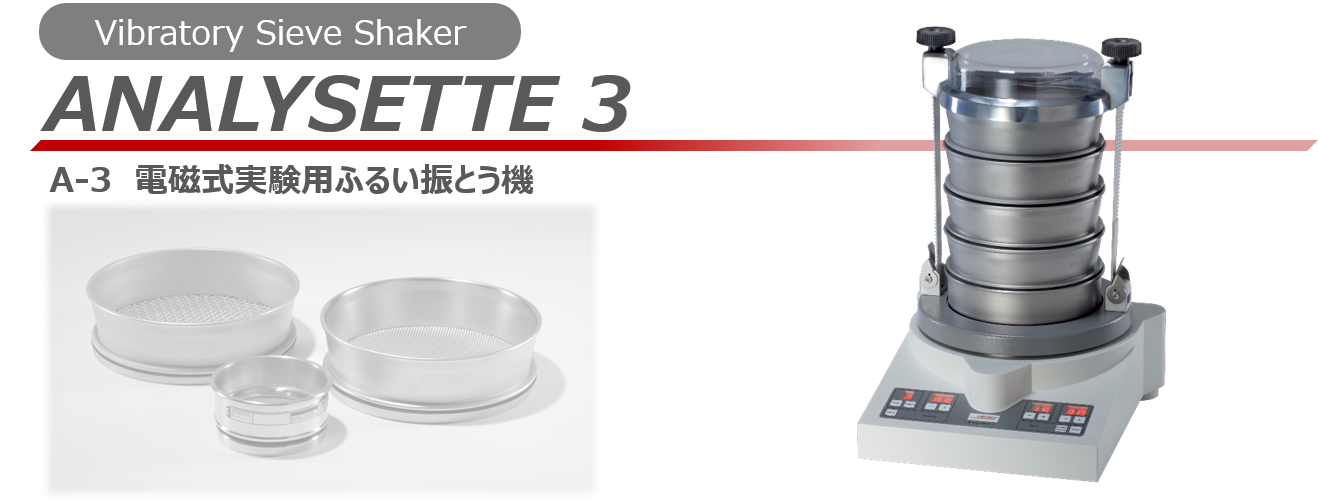

電磁式篩振とう機A-3

ドイツ製 フリッチュ社 電磁式実験用ふるい振とう機 A-3

特長 モデル 操作パネル 軽量・コンパクト設計 運動方式・使用方法
特殊規格ふるい 湿式ふるい 仕様

webカタログ ⇲ 取扱説明書 ⇲ 清掃・トラブルシューティング ⇒

製品紹介ビデオ

特長

  • model

    モデル

    モデルは「プロ型」・「スパルタン型」・「ベーシック型」の3種類が御座います。 すべてのモデルは、タイマーはデジタル表示で、連続運転が可能です。

  • smallsize

    省スペース

    本機は極めて軽量で更に省スペースです。(21kg・W37×D40×H20cm/本体のみ) また、100V電源で動作する為、目的の場所まで手軽に持ち運ぶことができます。

  • motion

    運動方式

    電磁式マグネットを使用した上下運動を採用しました。軽量・小型で、性能的にも優れて、騒音も極めて静かです。

  • wet

    湿式ふるい分け

    本機は乾式だけでなく、湿式のふるい分け&マイクロ精密ふるい分け(オプション/一部「プロ型」のみ)も可能です。

  • 100mm_adapt

    特殊規格ふるい対応

    標準JIS規格ふるい(φ200mm径)はもちろんのこと、特殊規格ふるいにも対応しております。(特殊規格はアダプタが必要)

モデル

モデルは「プロ型」・「スパルタン型」・「ベーシック型」の3種類が御座います。 すべてのモデルは、タイマーはデジタル表示で、連続運転が可能です。 「プロ型」は振幅のデジタル表示・インターバル運動の機能及びプログラム機能が搭載、詳細な調整が可能です。 また「スパルタン型」と「ベーシック型」は、電磁式実験用微粒粉砕機P-0(粉砕機)としてもご使用頂くこともできます。

操作パネル

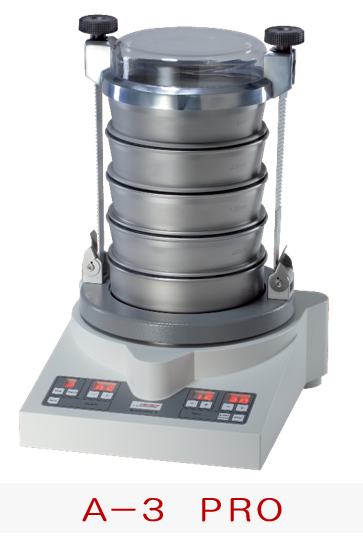

プロ型

a3pro_control
  • プログラム機能

    運転条件(振幅時間、インターバルタイム、マイクロモードON/OFF)の保存と読み込みができます。保存は9件できます。運転条件を簡単に切り替えができる為、試料の種類が多い場合に役立ちます。

  • インターバル表示

    比重の軽い試料や目詰まりをおこしやすい試料に使用します。「運転→停止→運転」を繰り返します。運転時間は、「3~30秒」の間で設定ができて、停止時間は「1秒」です。(インターバル機能)

  • タイマー表示 (運転時間)

    「1~99分」まで設定することができます。「P」あるいは「00」の表示にすると、連続運転も可能です。

  • 振幅表示 (振幅設定)

    垂直運動による振幅をデジタルで表示します。「+」と「-」ボタンで0.1mm刻みで「0.1~3.0mm」の間で設定できます。

  • 省電力ランプ

    約1時間操作しないと、省電力モードになります。STARTボタンを押すことで通常状態に戻ります。(スタンバイモード)

  • マイクロ精密機能

    振幅調整が「0.1~0.5mm」までとなります。

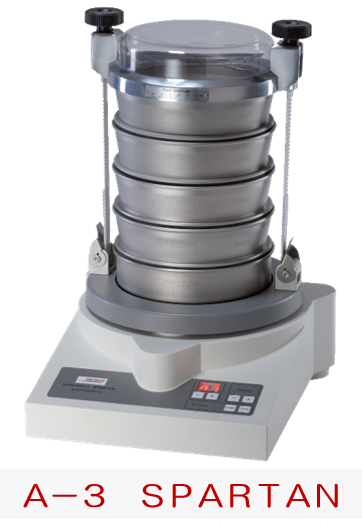

スパルタン型・ベーシック型

a3pro_control indicator
  • タイマー表示 (運転時間)

    「1~99分」まで設定することができます。「P」あるいは「00」の表示にすると、連続運転も可能です。

  • 振幅調整ボタン

    頭部フタの「インジケーター」上で振幅を目視で確認しながら、「+」と「-」ボタンで調整します。

  • ←インジケーターについて

    頭部フタの前面にある「Check-Amplitude」の振幅のメモリゲージです。

軽量・コンパクトな設計・粉砕機への換装

軽量・コンパクトな設計

軽量でコンパクトな設計かつ、100V電源の為、場所を選ばず、省スペースで使用できます。さらに、ベルトタイプの締め付け方法を採用している為、ふるいの着脱作業がスムーズにできます。

軽量コンパクト

粉砕機 P-0 への換装

専用の粉砕乳鉢・ボールを使用することで、「粉砕機 P-0」としても使うことができます。少量の乾式試料や懸濁液の粉砕、分散液やペーストの均質化にも使用できます。※「プロ型」のみ振幅は2mmまで

粉砕機への換装

粉砕機 P-0へ ⇒

運動方式・使用方法

運動方式

電磁式マグネットを使用した上下運動を採用しました。軽量・小型で、性能的にも優れて、他の方式に比べて、騒音も極めて静かです。本体内に内蔵された電磁式マグネットで振動板に一定した垂直の振幅振動(最大3mm)を与えて、試料をふるい分けしていきます。振幅の調節は、「プロ型」はセンサーでデジタル表示します。「スパルタン型」「ベーシック型」は、頭部カバーのインジケーターで目視で確認することが出来ます。

運動方式

ふるいの取付方法

ふるいを本機の上に置き、下記のようにふるいを締め付けます。

締付方法

ふるい搭載数

本機には、下記の記載のふるい段数を重ねることができます。

規格 サイズ (Φ・mm) 高さ (mm) 段数 (段)
標準JIS 200 60 6
45 8
特殊 75 45 8
100
150

乾式ふるい分け条件

試料サイズ 時間設定 (min) 振幅設定 (mm)
粗い試料 3 ~ 20 2.5 ~ 3.0
細かい試料 15 ~ 30 1.5 ~ 2.5

● 試料の種類や量、ふるいの網目によって異なります。

湿式ふるい分け条件

試料サイズ 時間設定 (min) 振幅設定 (mm)
一般的な試料 3 ~ 10 2 ~ 2.5
細かい試料 約 15

試料投入量のグラフ

グラフ

● およそ10mmhふるい使用時の場合では、試料の重さは1kg未満です。
● 最大の積載量は、ふるいと試料の合計で、6kg未満です。
● 試料の種類や形状、比重により異なります。

特殊なふるい分けについて

特殊規格ふるい

Φ75mm、Φ100mm、Φ150mmサイズの特殊規格の高さ45mmを8段(受皿は除く)まで重ねることができます。特殊規格ふるいを使用する場合は、最低高「アダプターの上側からアダプターの下側までの高さ」は、6cm以上が必要です。

例)高さ2cmのふるいの場合は、「ふるいが2個+受け皿が1個」分の高さが必要となります。また乾式ふるい分けの場合は、各サイズの受け皿が必要です。

湿式用アダプターは、「専用の頭部フタ」が必要となります。詳しくは★こちらをご覧ください★

100mm_adapt adapt_settingimage

★ 乾式ふるい分け アダプター対応表 [プロ型・スパルタン型の頭部フタ使用] ★

ふるい径 [Φ] 75mm 100mm 150mm 200mm
頭部フタ [Φ] 透明色 透明色 透明色 透明色
アダプター [Φ] 200mm→75mm 200mm→100mm 200mm→150mm 必要なし
備考 内部観察可 内部観察可 内部観察可 内部観察可

★ 乾式ふるい分け アダプター対応表 [ベーシック型の頭部フタ使用] ★

ふるい径 [Φ] 100mm 200mm
頭部フタ [Φ] 非透明色 非透明色
アダプター [Φ] 必要なし 必要なし
備考 内部観察不可 内部観察不可
透明フタ
★透明色フタが必要★
75mm径と150mm径ふるいを使用する場合は、[←左写真の]プロ型・スパルタン型タイプの透明色の頭部フタが必要になります。
また、ベーシック型の頭部フタは、Φ100mm径とΦ200mm径のみ対応しています。

● 詳しくは当社[TEL:045-641-8550]までお問合せ下さい。

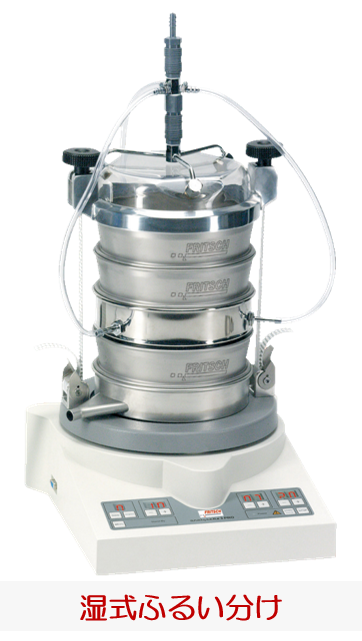

湿式ふるい分け

静電気を発生する試料には、湿式ふるい分けをお奨めします。ご使用の際には、「湿式用頭部フタ」及び「湿式用受皿」、別ホース等が必要です。また分散性をよくする為、少量の「界面活性剤」や「ピロリン酸四ナトリウムやラウリル硫酸ナトリウムのような有機酸塩や無縁酸塩」を0.1%~0.5%程を加えると効果的です。

wet_sieve

★ 湿式ふるい分け アダプター対応表 [共通] ★

ふるい径 [∅] 75mm 100mm 150mm 200mm
頭部フタ径 [∅] 非対応 湿式用 100mm 湿式用 200mm 湿式用 200mm
アダプター [∅] 非対応 必要なし 200mm→150mm 必要なし
専用受皿 [∅] 非対応 湿式用 100mm 湿式用 200mm 湿式用 200mm
備考 非対応 射出1か所 射出2か所
回転式
射出2か所
回転式

● アダプターは別売の湿式用が必要になります。詳しくは当社までお問い合わせ下さい。
● 100um以下のふるい分けの場合は、別売の「ベンチングリング」が必要です。
● ∅75mmふるいは非対応です。

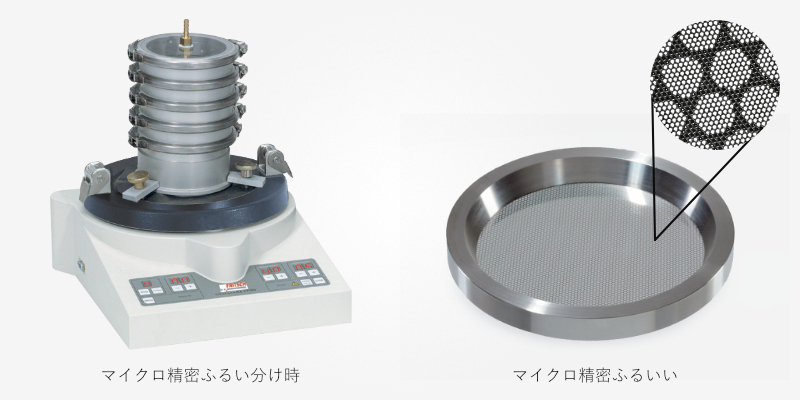

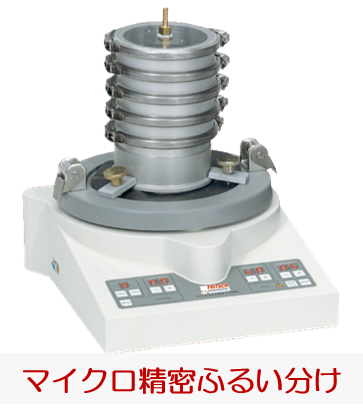

※販売終了しました (2021/1) マイクロ精密ふるい分け A-3M

5〜100μm迄の微少量で、精密なふるい分けが必要な場合は、マイクロ精密ふるい(湿式)をお奨め致します。ふるい目の大きさは5〜100μm迄の15種類を用意しております。1回の試料投入量は最大200mg (50~100umの荒めのふるい目であれば約1g) です。 ※「プロ型」のみ対応

マイクロ精密ふるい分け

仕様

機種別の仕様

機種名 プロ型 (PRO) スパルタン型 (SPARTAN) ベーシック型 (BASIC)
タイマー表示 デジタル デジタル デジタル
振幅表示 デジタル インジケーター(目視確認) インジケーター(目視確認)
インターバル機能 あり なし なし
頭部フタ材質 特殊ガラス製 透明色
観察可能
特殊ガラス製 透明色
観察可能
樹脂製 白色
観察不可
湿式ふるい分け 可能 可能 可能
電磁式微粒粉砕機P-0 非推奨 (2mm振幅まで) 可能 可能
本体購入時に
含まれているもの
※ふるいや受け皿は含まれておりません
1. 装置本体 (PRO)
2. 電源コード (100V or 200V)
3. 乾式用頭部ふた透明
4. 締付ベルト (2本1組)
5. 取り扱い説明書
1. 装置本体 (SPARTAN)
2. 電源コード (100V or 200V)
3. 乾式用頭部ふた透明
4. 締付ベルト (2本1組)
5. 取り扱い説明書
1. 装置本体 (BASIC)
2. 電源コード (100V or 200V)
3. 乾式用頭部ふた非透明
4. 締付ベルト (2本1組)
5. 取り扱い説明書

共通の仕様

運動方式 電磁式 振動数: 3000回/分(50Hz)、3600回/分(60Hz)
振幅: 0.1mm(MIN) ~ 3.0mm(MAX)
ふるい搭載数
及び 種類
標準JIS規格 Φ200mm/h60mm 6段 (受皿は除く)
特殊規格 Φ75mm、Φ100mm、Φ150mm/h45mm 8段 (受皿は除く)
※特殊規格ふるいは、アダプターが必要です
測定範囲
※試料に異なります
乾式ふるい分け 20u ~ 63mm
湿式ふるい分け 20u ~ 10mm
マイクロ精密ふるい分け 5u ~ 100um
測定量
※試料に異なります
乾式ふるい分け <63mmのふるいを使用した場合 2kg迄
<100umのふるいを使用した場合 100g迄
湿式ふるい分け 20 ~ 100g
マイクロ精密ふるい分け 最大200mg
50~100umの荒めのふるい目であれば約1g
測定時間
※試料に異なります
乾式ふるい分け 3 ~ 20分
湿式ふるい分け 3 ~ 10分
マイクロ精密ふるい分け 30 ~ 60分
電源 100-120V or 200-240V 単相 50/60Hz 50W
重量 21kg (本体のみ)
寸法 幅37 x 奥行40 x 高さ20cm (本体のみ)
使用条件 使用環境温度 5 ~ 40℃の間
高度海抜 2000mまで
IEC664による汚染度 レベル2 (オフィス環境に相当)
騒音 DIE EN ISO3746:2005 基準 76.6dB(A) (砂利をふるい分けした場合)
振幅や試料量やふるい分け条件により異なります

● 最終粒度は試料及び投入する試料の大きさにより異なります。
● 商品改良や仕様変更に伴い、やむを得ず商品の一部の形状又は一部の色を予告無く、変更する場合がございます。ご了承下さい。
