ドイツ製 スキャンディア社 金属試料作成用湿式切断機 MINICUT40
特長
回転数
回転速度は100～999rpm迄で、1rpm刻みで変速が可能で、試料に合った切断が可能です。
緊急停止ストッパー
緊急時に直ちに回転を停止させるボタンを標準装備しています。
切断方法
紹介動画
① 試料をホルダーにセットして、切断箇所をダイヤルで調整します。
② 回転数を設定してスタートボタンを押すと、自動的に水が循環して切断を開始します。
③ 切断中は、クリアケースカバーによって飛散を防止しつつ、切断の様子を確認できます。
④ 切断後は、自動的に回転が止まる自動カットオフ機能が働きます。

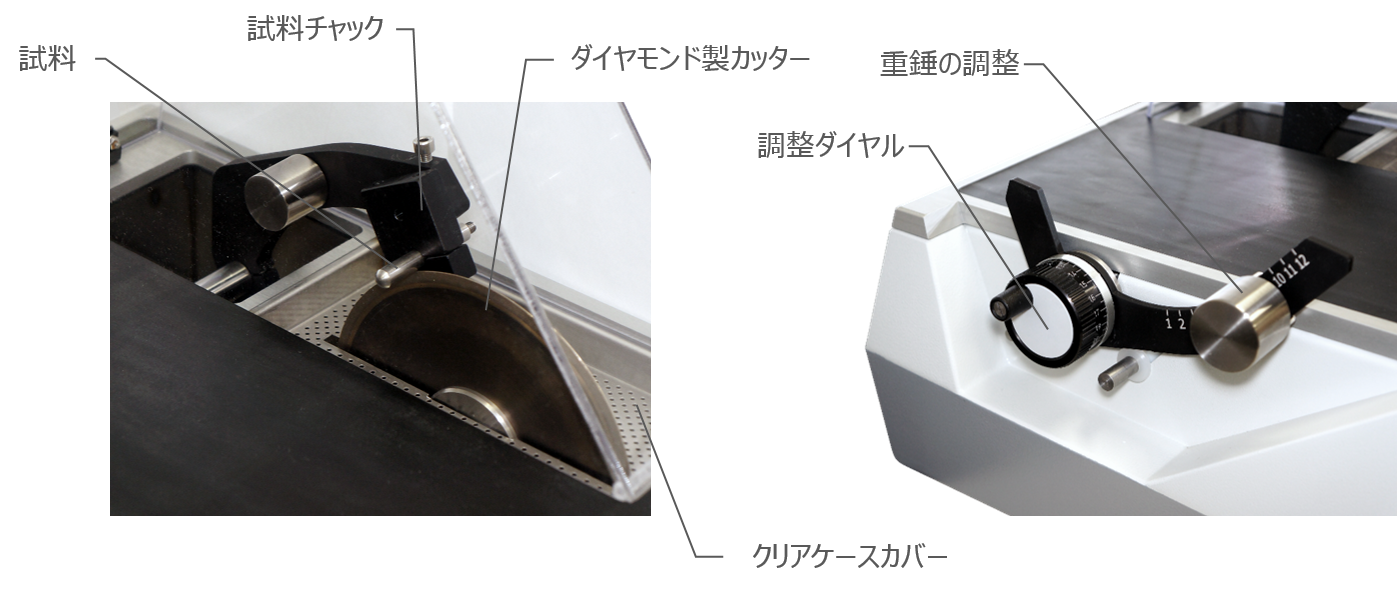

各種名称
アクセサリー
切断砥石（カッター）

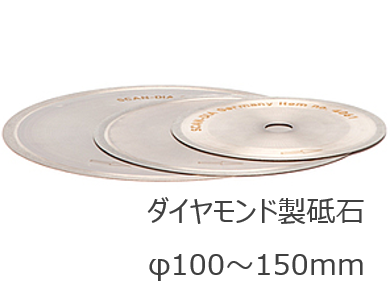

ダイヤモンド製
金属以外の試料に適しています。試料サイズによって、大きさをお選びいただけます。
| 直径[∅mm] | 厚み[mm] | 注文番号 |
|---|---|---|
| 100 | 0.3 | 4061 |
| 125 | 0.4 | 4062 |
| 150 | 0.5 | 4063 |

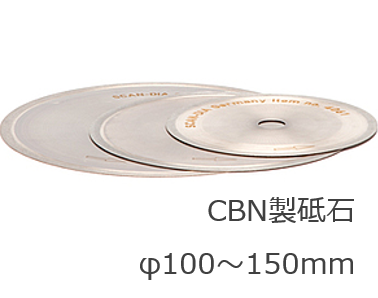

CBN製 (窒化ホウ素)
金属の試料に適しています。試料サイズによって、大きさをお選びいただけます。
| 直径[∅mm] | 厚み[mm] | 注文番号 |
|---|---|---|
| 100 | 0.3 | 4064 |
| 125 | 0.4 | 4065 |
| 150 | 0.5 | 4066 |
ドレッシングディスク
切断砥石に噛み込んだ試料を除去して、切断性能を改善させます。軟らかい試料や樹脂の切断後に有効です。
| 商品名 | 注文番号 |
|---|---|
| ドレッシングディスク | 4070 |
試料ホルダー

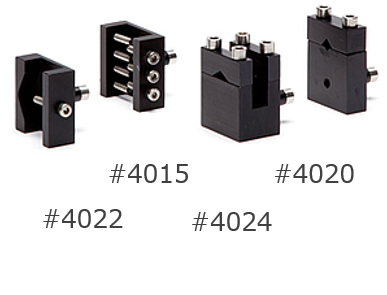

ホルダー・チャック
四角や棒状の試料などの挟みやすい試料に適しています。
| 商品名 | 注文番号 |
|---|---|
| 異形試料用チャック | 4015 |
| Vブロックスクリューホルダー | 4020 |
| 片持ちチャック [試料寸法∅26mm迄] |
4022 |
| ダブルVブロックホルダー [試料寸法∅9mm迄] |
4024 |

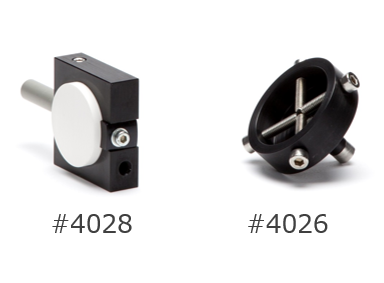

丸型・セラミックス
円形試料用のチャックやボンドで接着するディスクをご用意しています。
| 商品名 | 注文番号 |
|---|---|
| 丸型チャック [試料寸法∅33mm迄] |
4026 |
| セラミック・ディスク・ホルダー | 4028 |

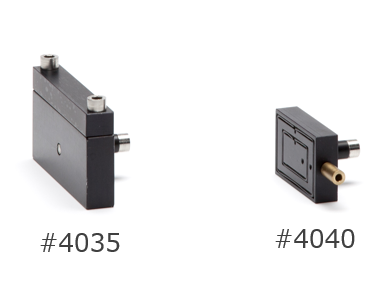

特殊ホルダー
プリント基板用(PCB)や真空チャックもご用意しています。
| 商品名 | 注文番号 |
|---|---|
| PCB用ホルダー | 4035 |
| 真空チャック | 4040 |

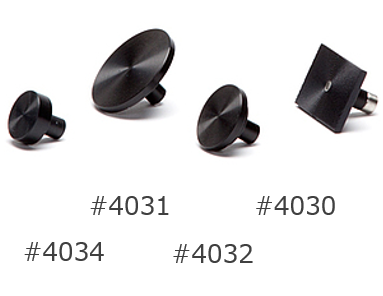

マウントプレート
挟むことが難しい試料をボンドでプレートへ接着します。
| 商品名 | 注文番号 |
|---|---|
| マウントプレート 38x25mm | 4030 |
| マウントプレート ∅38mm | 4031 |
| マウントプレート ∅25mm | 4032 |
| マウントプレート ∅19mm | 4034 |
マウントプレート用ボンド
マウントプレートと試料を接着する際に使用します。
| 商品名 | 注文番号 |
|---|---|
| スキャンディボンド | 4072 |
試料ホルダー使用例
仕様
| 注文番号 | 4000 |
|---|---|
| モデル | MINICUT40 金属試料作成用湿式切断機 |
| 回転数 | 100-999rpm |
| 切断研石サイズ | ∅100mm、∅125mm、∅150mm |
| 試料ホルダー | 12種類 |
| 装備や機能 | 循環式冷却水噴射システム、自動カットオフスイッチ、重錘付 サンプルホルダー(#4020)、緊急停止ストッパー、デジタル操作パネル スプラッシュガード（クリアケースカバー） |
| 電源 | 100-230V, 50-60Hz |
| 寸法-幅 | 350mm |
| 寸法-奥行 | 550mm |
| 寸法-高さ | 330mm |
| 本体重量 | 18kg |
★ 試料サイズや最終到達粒度、粉砕時間、騒音などは、試料や容器等の条件によって異なります。
★ 商品改良やロット変更に伴い、やむを得ず商品の形状や色を予告なく、変更する場合が御座います。
