ドイツ製 フリッチュ社 ユニバーサルカッティングミル P-19 ラージ

特長 装置タイプ 粉砕工程 安全機構・構造
試料について アクセサリー 粉砕例 仕様
P-19 通常タイプはこちら ▶ このページを印刷 ▶

紹介動画

紹介動画 - 粉砕 -

紹介動画 - 清掃 -

★ 動画はP-19タイプの動画です。

特長

subtitle
model_type

装置は2種類

50~700rpmの高トルクな低速タイプと、300~3000rpmの高速タイプの2種類を用意しました。

speed

回転数の可変制御

モーターの可変制御を採用したことで、試料によって回転数の調整が可能です。

lock

安全機構

本体扉と受皿の2ヵ所にはインターロック機構を採用して誤作動を防ぎます。

open

構造

装置停止時や清掃時には、本体のハウジングとカバーを大きく開くことができます。

sample

投入サイズ

最大120×85mmサイズまでの大きな試料を投入できます。

cyclone

フリッチュサイクロン

粉砕時の発熱を軽減しつつ、より細かいふるいで粉砕が可能なアクセサリーを用意しました。サイクロン分離により試料が瓶に回収されます。

setting

スタンド

専用スタンドを3種類用意してします。頑丈で省スペース、作業性に優れた設計となっています。

sieve

ふるい

ふるい目は梯型穴と角形の2種類があります。新たに取り扱いやすいカセット方式を採用しております。

container

大容量受皿

3Lの標準受皿と10Lの大容量受皿をご用意しています。

装置タイプ

hightype

高速タイプ

300~3000rpmの間で100rpmずつの可変調整の制御ができます。比較的に処理スピードが早く、多くの試料に対応しています。

回転数300~3000rpm (100rpm単位)
刃の周速1.57~15.7m/s
トルク30Nm (380~460V時)
備考 10cmの棒先に30kgの重りを取り付けた場合のねじれの強さを発生させつつ、周速約6~56km/hで刃が回転して切断や粉砕します。
hightype

低速タイプ

50~700rpmの間で10rpmずつの可変調整の制御ができます。硬く弾力性のある試料や熱で熔融しやすい試料、比重の軽く舞いやすい試料などに有効です。

回転数50~700rpm (10rpm単位)
刃の周速0.26~3.66m/s
トルク67Nm (380~460V時)
備考 10cmの棒先に67kgの重りを取り付けた場合のねじれ強さを発生させつつ、周速約1~13km/hで刃が回転して切断や粉砕します。

粉砕工程

subtitle
hopper

① 投入口

投入口サイズは120mm×200mmとなっており投入しやすい設計しやすく、さらに押込み棒が装備されている為、効率よく処理することができます。

room

② 粉砕室

粉砕室に運ばれた試料は、その下に装着されたふるい目を通過するまで、回転刃と固定刃によって粉砕されます。

vessel

③ 受皿

ふるいをパスした試料は、さらに下に装着された受皿へ収集されます。

clean

④ 清掃

清掃時は、粉砕室を大きく割り開き、さらには、回転刃は(工具無しで)手前に引き出すことができて、素早く清掃作業がすることができます。

motion

安全機構と構造

subtitle
lock

インターロック

本体の扉と受皿に2箇所にインターロックを装備しています。すべてのインターロックがロックされることで運転が可能となります。

open open open

粉砕室OPEN

装置停止時は、本体のハウジングとカバーを切り開くことができます。清掃作業や回転刃やふるいの交換作業をスムーズに行なうことができます。

試料について

size

試料サイズ

高トルクのモーターによって、最大120x85mmサイズの試料を瞬時に破砕します。試料の厚さは試料によって異なります。

final

最終粒度

0.5mmふるいをセットした場合、500um(0.5mm)へ粉砕されます。またふるい目のサイズによって、0.5~10mmの間で調節が可能です。

volume

処理量

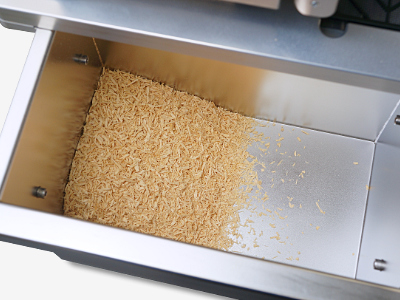

装置性能の最大処理量は85L/hです。受皿の許容量によって実際の処理量は異なります。

使用分野・試料の種類

plastics

やや硬い試料

プラスチック、ゴム、電子基盤などの産業廃棄物の前処理に適してます。

bone

軟らかい試料

皮革、食品、香料、乾燥した肉や骨などの軟らかい試料に適しています。

wood

繊維状の試料

木材、紙、植物などの繊維系試料の破砕にも有効です。

アクセサリー

回転刃・固定刃

高速で効率的な粉砕だけでなく、熱の発生の軽減や粉砕時の衝撃音の軽減も考えて設計しました。特にタングステンカーバイト製の刃は、グラスファイバー付きのPCBスクラップの粉砕が可能です。

ストレート

ストレートカッティング型

高硬度ステンレス製

試料を斧で切り刻むように切断します。比較的大きな試料を粉砕する場合に有効です。

ノッチ付

ストレートカッティング型

高硬度ステンレス製・ノッチ付

食品、飼料、植物などの水分が残っている試料やプラスチックなどの温度に敏感な試料に有効です。

V型

V型

① 高硬度ステンレス製
② タングステンカーバイド製
③ クロームフリー工具鋼製 ★

特徴的な刃の形状は、ハサミのように試料を切断します。繊維状やビニール系試料に有効です。
★=防錆無し

ディスク型

ディスク型

タングステンカーバイド製

新設計された回転刃で、シュレッダーのように試料を粉砕します。比較的に硬い試料に適しています。

ディスク型ラージチップ

ディスク型ラージチップスペース

タングステンカーバイド製

刃の間隔を広く再設計された回転刃です。硬く大きい試料や噛みにくい試料に有効です。

固定刃

固定刃

① 高硬度ステンレス製
② タングステンカーバイド製
③ クロームフリー製 ★

回転刃と同材質をご用意しています。
★=防錆無し

カセット型ふるい

ふるい

取り出しやすいカセット型

0.5~10mmまでの多くのふるいを用意しました。過酷な粉砕状態に耐えられるように頑丈に、また取り出しやすく設計しました。

角形穴

角形穴 ステンレス316L製

2mm・4mm・6mm・8mm・10mm

試料が通過しやすく、大きい試料の粉砕の前処理に有効です。

梯形穴

梯形穴 ステンレス316L製

0.25mm・0.5mm・0.75mm・1mm・2mm

せん断作用のある台形の穴を採用しています。

角形穴

角形穴 クロームフリー製 ★

4mm・6mm・8mm・10mm

クロームを含まない材質を使用しています。
★=防錆無し

梯形穴

梯形穴 クロームフリー製

1mm・2mm

クロームを含まない材質を使用しています。
★=防錆無し

ふるい目表

ふるい目 [mm] 0.25 0.5 0.75 1 2 4 6 8 10
標準ふるい 角形穴
標準ふるい 梯形穴
クロームフリー 角形穴
クロームフリー 梯形穴

ホッパー(投入口)

ホッパー

押込棒付き 3L

押し込み棒付き・ステンレス304製

押込み棒によって効率良く試料を粉砕室へ投入できます。また試料投入時には、粉砕室内に手が入らない安全設計となってします。

対応試料サイズ: 120x85mmまで

parts_funnel_bulk

押込棒付き 10L

バルク固形物用・ステンレス304製

流動性のあるバルク固形物やストロー、フィルム等の材料に適しています。押込み棒によって効率良く試料を粉砕室へ投入できます。

対応試料サイズ: 30mmまで

parts_funnel_bulk2

押込棒なし 10L 安全ロック付

バルク固形物用・ステンレス304製

流動性のあるバルク固形物に適しています。フタに電子安全ロックが装備されており、粉砕中に開けることはできません。

対応試料サイズ: 30mmまで

受皿

3L

標準受皿

3L / ステンレス316L製

少量から1L程度の粉砕処理の場合、こちらの受皿がお勧めです。

10L

大容量用受皿

10L / ステンレス316L製

扱いやすい大量処理の受皿です。2~8L程度の処理にお勧めです。

20L

大容量用受皿 [特注]

20L / ステンレス316L製

嵩高い試料の大量処理用の受皿です。10L~18L程度の処理にお勧めです。

vessel vessel vessel

ハイパフォーマンスサイクロン用 ガラス瓶

1L・2L・5L

ハイパフォーマンスサイクロン用のガラス瓶です。ふるいの目詰まりや発熱を軽減しつつ、中量処理に適しています。透明の為、試料状態が確認できます。

60L

ハイパフォーマンスサイクロン用 収集容器

20L・60L / ステンレス316L製

ハイパフォーマンスサイクロン用の大量60L容器です。連続処理時のふるいの目詰まりや発熱を軽減しつつ、大量処理が可能です。

▶ PC壁紙 [1920x1080px]

フリッチュサイクロン

カッティングミル専用に設計されたサイクロン型の回収装置です。効率よく試料を回収瓶や回収容器に収めることができます。付着しやすい試料や熱に弱い試料などの通常粉砕では難しい試料に有効です。

ハイパフォーマンス

ハイパフォーマンス
サイクロンセパレーター

回収容器 60Lまで対応・ステンレス316L製

ステンレス(304)製で作られたタイプです。分解して洗浄することができて、分析や食品、製薬分野に有効です。排気装置(掃除機など)を別で用意する必要がありますが、60Lの回収容器を取り付けることができます。

▶ PC壁紙 [1920x1080px]

架台・スタンド

カッティングミルシリーズ共通の架台になります。重い装置を支える為に頑丈になっており、さらには省スペースで作業性に優れた設計となっています。

stand1

ユニバーサルスタンド

標準架台タイプ

標準的なスタンドです。耐久性にすぐれており、長期の使用に耐えます。

▶ PC壁紙 [1920x1080px]

stand2

ステンレススタンド

ステンレス架台タイプ

ステンレス(316L)製で作られたタイプです。耐食性に優れています。

stand stand stand stand stand

車輪付きスタンド

車輪付きタイプ

車輪付きの為、効率よく作業スペースを使うことができます。P-19及びP-19ラージで使用できます。

▶ PC壁紙 [1920x1080px]

▶ PC壁紙(stand only) [1920x1080px]

stand

卓上スタンド

高さ:330mm

卓上用のスタンドをご用意しました。P-19及びp-19ラージで使用できます。

粉砕例

A4コピー用紙

紙原形

原形状態

手作業で丸めた状態

4.0mm

4.0mmふるい処理

V型ローター、角形穴4.0mmふるい

1.0mm

1.0mmふるい処理

V型ローター、梯形穴1.0mmふるい

仕様

モデル P-19 ユニバーサルカッティングミル
ラージ 高速タイプ
[Pulverisette 19 large high]
P-19 ユニバーサルカッティングミル
ラージ 低速タイプ
[Pulverisette 19 large low]
最大試料サイズ 120x85mm
最大処理量 85L/h
最終粒度 0.25~10mm
その他機能 回転数可変制御機能、インターロック機能
回転数 300~3000rpm [100rpm刻み] 50~700rpm [10rpm刻み]
刃の周速 1.57~15.7m/s 0.26~3.66m/s
電源
[50/60Hz]
① 200~240V/1~, 2350W, 10Nm
② 200~240V/3~, 2350W, 10Nm
※どちらかをお選びください
① 200~240V/1~, 2350W, 26Nm
② 380~460V/3~, 2800W, 67Nm
※どちらかをお選びください
重量 88kg [本体のみ]
107kg [ユニバーサルスタンド有]
寸法 W45 x D65 x H63cm [下部の支持固定フレームから]
騒音値 A特性 LpAd=71dB

★ 最終粒度は投入する試料サイズにより異なります。
★ また商品改良やロット変更に伴い、やむ得ず商品の一部の形状や一部の色を予告無く変更する場合が御座いますので、ご了承下さい。
