ドイツ製 フリッチュ社 遊星型ボールミル プレミアムライン PL-5
紹介動画
装置の使用例
アルミナの粉砕処理
アダプターとカウンターウェイトの使い方
特長
PL-5専用容器
(粉砕容器)
プレミアムラインPL-5専用に開発されたこの容器は過酷な使用環境に耐えられるように設計・最適化。500mL、250mL容器を2個搭載。(150mLは4個)
タッチパネル式
カラーディスプレー
カラー表示になり、視認性の向上し、さらにタッチパネル操作により、直感的な操作が可能です。
電源スイッチ
(兼緊急停止スイッチ)
電源スイッチを装置の前面に設置しました。緊急用停止スイッチとしても使用します。
最高公転回転数 800rpm
最高自転回転数 1,600rpm
クラシックラインP-5をさらに進化。最高回転数を800rpmまでパワーアップ。最高自転回転数は1,600rpmに到達。
最高遠心加速度 64.4G
粉砕パワー 280%UP
最高回転数800rpmからの粉砕パワーは、64.4G。クラシックラインP-5を比べて、280%以上のパワーアップに成功しました。
SERVOLOCK-SYSTEM (安全対策)
新 SERVOLOCK-SYSTEM
サーボロックシステムを採用して、およそ1.25tのパワーで容器を固定します。
強力なロック機構
金属のレバー型カバーで容器を完全に覆い、強力なサーボモーターのパワーで容器を下側から固定して、運転中の安全性が飛躍的に向上しました。
視認性の向上
LEDランプの点灯や電子音で、正確に容器が固定されたことをお知らせします。
容器及びボールの保護
容器に内蔵されているRFIDチップによって、装置本体が容器材質を読み取り、回転数リミットを自動的に設定されて、容器やボールを保護します。
容器セット
3ステップで誰でも簡単に容器を確実にセットできます。
STEP-1
容器正面に刻印された"FRONT SIDE"を正面に容器をゆっくりと押し込みます。
STEP-2
レバーをゆっくりと下げて
グリーンランプの点灯と電子音がすれば容器のセットは完了です。
STEP-3
コントロールパネルで装置のシャッターを閉めて運転の準備は完了です。
容器の取り外し
下記の3種類のモードを用意し、安全にご使用できるようになりました。
Fast
Clampを素早く上げ、容器を取り出せます。内圧が上がっていない場合に使用します。主に乾式処理時などの内圧が低い場合に使用します。
Slow
"slow"ボタンを押す間のみ、Clampが上がります。手動操作で、少しずつ容器の内圧を開放したい場合に使用します。主に湿式粉砕の場合で使用します。
Automatic
"slow"を自動化。約5分かけて、Clampを上げ、徐々に内圧を開放します。危険な内圧開放作業を装置側で処理します。主に湿式粉砕の場合で使用します。
PL-5 専用容器
専用設計・最適化
プレミアムラインPL-5専用に開発されたこの容器は過酷な使用環境に耐えられるように設計・最適化されています。容器サイズは、500mL、250mL、150mL 容器をご用意しています。容器の搭載数は500mL、250mLは2個を搭載できます。また150mL容器の場合は4個を搭載して運転できます。
シールテープ (バンド)
付属の専用シールテープ(バンド)を容器に装着することで、粉砕後の内圧開放時に、試料の噴出を軽減することができます。
●付属品
スタッキングリング
容器を2個を重ねることで、同時に150ml容器を4個掛けで使用できます。重ねて使用する場合には、赤色のスタッキングリング(別売)が必要になります。
●別売品・125mL及び150mL専用
アダプター
上部のアダプターを重ねるにより、150mL容器を2個掛け(片側1個掛け)時に使用できます。
●別売品・125mL及び150mL専用

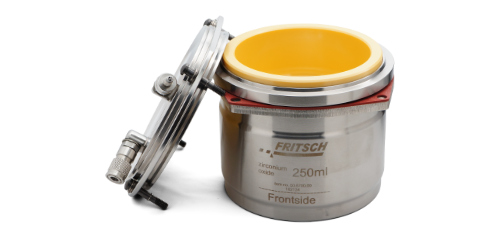

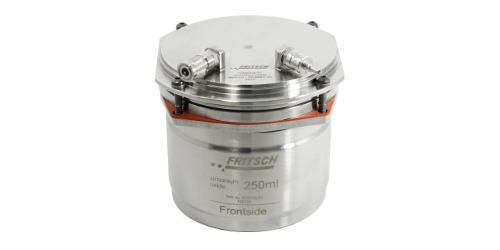

雰囲気制御容器
上部のフタに設置された２つのバルブより、容器内部へ不活性ガスを注入できます。専用のフタへ交換することで、雰囲気制御容器として使用できます。
●別売品
カウンターウェイト
１個の容器で運転する場合に使用します。ステンレス製の錘(おもり)を追加することで、様々な材質や容器サイズに対応できます。
(ダミー容器)
●別売品
容器サイズ・材質
メノー製 容器
420mL容器
250mL容器
125mL容器
ジルコニア
500mL容器
250mL容器
150mL容器
高硬度ステンレス
500mL容器
250mL容器
150mL容器
タングステンカーバイド
500mL容器
250mL容器
150mL容器
材質
材質
主成分
モース硬度
比重 (g/cm3)
耐摩耗度
悪影響
特長
メノー
SiO2
6.5-7
2.65
○
フッ酸(HF)
試料の付着が起こりにくく、乾式粉砕や混合にお薦めです。
ジルコニア
ZrO2
8.5
5.7
〇
硫酸(H2SO4)
フッ酸(HF)
セラミックスの中では重く、粉砕力が高い部類です。
高硬度
ステンレス
Fe-Cl
7程度
7.7
〇
酸
SUS440C相当のステンレス材質です。硬さや磨耗度はクロームに近く、通常のステンレスより硬い材質です。
タングステン
カーバイド
WC
8.5
14.3
◎
窒素を含む
酸(HNO3)
比重が重く粉砕力があります。粉砕処理やメカニカルアローイングに適してします。
●詳しい成分表はこちらへ
| 材質 | 主成分 | モース硬度 | 比重 (g/cm3) | 耐摩耗度 | 悪影響 | 特長 |
|---|---|---|---|---|---|---|
| メノー | SiO2 | 6.5-7 | 2.65 | ○ | フッ酸(HF) | 試料の付着が起こりにくく、乾式粉砕や混合にお薦めです。 |
| ジルコニア | ZrO2 | 8.5 | 5.7 | 〇 | 硫酸(H2SO4) フッ酸(HF) |
セラミックスの中では重く、粉砕力が高い部類です。 |
| 高硬度 ステンレス |
Fe-Cl | 7程度 | 7.7 | 〇 | 酸 | SUS440C相当のステンレス材質です。硬さや磨耗度はクロームに近く、通常のステンレスより硬い材質です。 |
| タングステン カーバイド |
WC | 8.5 | 14.3 | ◎ | 窒素を含む 酸(HNO3) |
比重が重く粉砕力があります。粉砕処理やメカニカルアローイングに適してします。 |
●詳しい成分表はこちらへ
試料処理量
| 容器サイズ | 125mL | 150mL | 250mL | 420mL | 500mL |
|---|---|---|---|---|---|
| 試料の最少量 | 15mL | 20mL | 30mL | 60mL | 80mL |
| 試料の最大量 | 50mL | 70mL | 125mL | 200mL | 225mL |
●試料の比重や硬さなどにより、処理量が異なる場合があります。
ボール装入量
ボールサイズ Φ5mm以上 個数表記
| 容器サイズ | 125mL | 150mL | 250mL | 420mL | 500mL |
|---|---|---|---|---|---|
| ボール径 | 個数 | ||||
| 20mm | 9 | 12 | 15 | 20 | 25 |
| 15mm | 25 | 35 | 45 | 60 | 70 |
| 10mm | 35 | 40 | 50 | 80 | 100 |
| 5mm | 600 | 900 | 1200 | 1800 | 2000 |
ボールサイズ Φ3mm以下 グラム表記
| 容器サイズ | 125mL | 150mL | 250mL | 420mL | 500mL |
|---|---|---|---|---|---|
| 材質 | グラム | ||||
| ジルコニア | 170g | 400g | 800g | ||
| 高硬度ステンレス | 350g | 500g | 1100g | ||
| タングステン カーバイド |
800g | 1000g | 2100g | ||
●容器とボールは同材質が基本となります。
圧力温度測定容器 EASY-GTM
装置制御ソフトウェア MillControl
圧力温度測定容器 EASY-GTM
容器上部にセンサーと取り付けて、容器内圧力と温度を装置側で表示できます。また上限値に達すると、自動停止する機能が使用できます。メカニカルアローイングやメカノケミストリーなどの温度や圧力管理に最適できます。
●専用レシーバーユニットが必要です。
バルブ付き容器
PL-5用EASY-GTM容器は、雰囲気制御用バルブが装着されています。
バルブ無し容器
バルブ無しのタイプもお選び頂けます。バルブの詰りや清掃の手間が省くことができます。
装置制御ソフトウェア Millcontrol
パソコンに接続して、装置の遠隔操作が可能です。さらにSOP(オペレーションプログラム)を使用することで、粉砕時間や回転数などの粉砕条件をプログラムすることができます。また、運転時の回転数、消費電力、温度変化、圧力変化のデータをPDFファイルやエクセルファイルへ保存できます。
●Millcontrolソフトウェアを使用するには、専用レシーバーユニットとEASY-GTM容器が必要です。
パソコンの動作環境
| 動作環境 | ◎推奨 | △必要 |
|---|---|---|
| OS | Windows 11 | Windows 7 |
| CPU性能 | Core i3~i5 | Core 2 Duo |
| メモリ | 8GB | 4GB |
| 画面解像度 | 1920x1020 | 1280x800 |
| HDD容量 | 約10MB以上必須 | |
●MacOS、linux等では動作不可。
●パソコンの種類やメーカーの相性によっては、正しく動作しない場合が御座います。
●推奨環境に近いパソコンが必要です。
●マウスとキーボードは有線接続が推奨。
EASY-GTM 容器対応表
| 材質 | サイズ |
|---|---|
| ジルコニア | 250mLのみ |
| 高硬度ステンレス | 250mLのみ |
| タングステンカーバイド | 250mLのみ |
粉砕例
酸化セリウム
| 試料量 | 180g |
|---|---|
| 溶媒 | 水 210g |
| 容器 | ジルコニア製500mL |
| ボール | ジルコニア製∅0.1mm×800g |
| 回転数 | 800rpm |
| 設定 | 1分運転+15分休止 |
| 粉砕時間 | 30分 |
| 粒度 | 5分後 d90, 0.09um d50, 0.03um |
| 備考 | 15分後、再凝集傾向 |
炭酸カルシウム
| 試料量 | 163g | → |
|---|---|---|
| 溶媒 | ➊ 乾式 ➋ 5分後 IPA 75g |
+IPA 100g |
| 容器 | ジルコニア製500mL | → |
| ボール | ジルコニア製 ∅20mm×25個 |
ジルコニア製 ∅0.5mm×800g |
| 回転数 | 450rpm | 800rpm |
| 設定 | ➊連続5分 ➋1分運転+1分休止 |
1分運転+15分休止 |
| 粉砕時間 | 10分 | +35分(計45分) |
| 粒度 | d90, 18.37um d50, 3.59um |
d90, 1.77um d50, 0.76um |
| 備考 | 乾式は固着した 湿式へ移行 |
収束状態 |
仕様
| モデル | PL-5 遊星型ボールミル プレミアムライン (Pulverisette 5 Premium Line) |
|---|---|
| 容器セット数 | 2 個 |
| 容器材質 | メノー、ジルコニア、高硬度ステンレススチール、タングステンカーバイド |
| 容器サイズ | 150 mL (メノーは125 mL)、250 mL、500 mL (メノーは420 mL) |
| ボールサイズ | 0.1 - 20 mm |
| 最大試料サイズ | 10 mm |
| 試料の最少処理量 | 15 mL ※メノー125mLを1個使用した場合 |
| 試料の最大処理量 | 450 mL ※500mLを2個使用した場合 |
| 試料の最終粒度 | 0.1 μm以下 ※試料によって異なります |
| 最短処理時間 | 3 min |
| 粉砕方法 | 乾式 ／ 湿式 |
| 台盤回転数 (公転) | 100 ~ 800 rpm |
| 容器回転数 (自転) | 200 ~ 1600 rpm |
| 公転自転比 | 1 : -2 |
| 遠心加速度 | 64.40G (一部四捨五入) |
| 温度と圧力の測定 | 搭載予定 |
| 雰囲気制御容器 | 搭載可能 |
| インターフェース | USB |
| 電源 | 200 - 240 V/1~, 50 - 60 Hz, 2800 W |
| 騒音値 | 平均 84 dB ※使用する容器やボール、試料により異なります |
| 本体重量 | 110 kg |
| 寸法 | W82 x D52 x H48 cm |
| 写真 |
|
| 3D Model & AR |
本体サイズ W82xD52xH48cm木箱サイズ W98xD70xH81cm● ARはスマートフォンの電池を多く消耗しますので、ご注意下さい。 |
●最終粒度は試料及び投入する試料の大きさにより異なります。
●商品改良やロット変更に伴い、やむを得ず商品の一部の形状又は一部の色を予告無く、変更する場合がございます。
