ドイツ製 フリッチュ社 遊星型ボールミル P-7 クラシックライン
製品紹介ビデオ
特長
粉砕方法
運動方式
公転が左周りに回転して、自転は反対側に逆回転に回ります。少量テストから分析処理に対応しています。
| 最高公転回転数 | 800 rpm |
|---|---|
| 最高自転回転数 | 1600 rpm |
| 公転自転比 | 1 : -2 |
| 容器搭載数 | 2 個 |
| 最大処理量 | 40 mL |
容器内のイメージ
遠心力と回転によって、ボールは反対側へ飛び、試料を粉砕します。
| 最大遠心力 | 50 G |
|---|---|
| 最大投入サイズ | 5 mm角まで |
| 最終到達粒度 | <1 um |
★最終到達粒度は試料によります

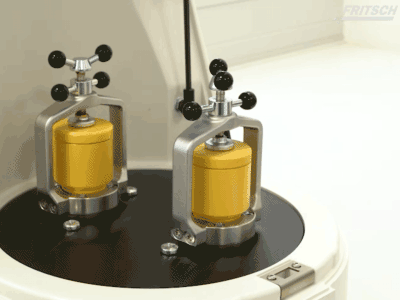

容器の着脱
軽量で信頼性の高いダブルナット方式を採用しています。

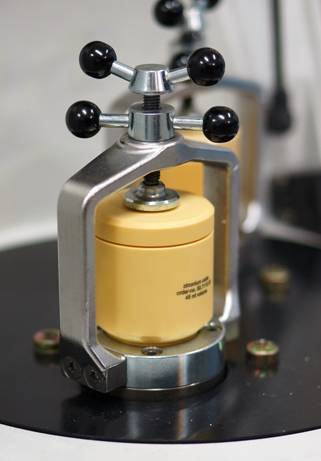

容器の取り付け
①容器をはめ込み、
②上側のナットを締めて、
③下側のナットを締め付けて固定します。
容器の取り外し
①下側のナットを緩め、
②上部のナットを緩めて、
③容器を取り出します。
使用分野
試料タイプ
遊星型ボールミルは、ゴム、プラスチック以外のすべての試料に対応しています。その中でも次の分野に特にお薦めしています。
粉砕・破砕
セラミックス・岩石・金属・石炭・石灰・セメント・薬品・電子材料・超伝導材料・食品等の粉砕及び混合
混合・分散
薬品・電子材料・超伝導材料・塗料・顔料・インク・食品等の粉砕及び混合
メカニカルミリング法
メカニカルアロイング(錬金)・メカノケミカル反応の効果
★その他あらゆる分野の粉砕や混合処理に適しています。
★アスベストの分析前処理やRoHS/ELV規制に関する分析前処理にもご利用頂き、ご好評を頂いております。
試料サイズ・到達粒度など
遊星型ボールミルは、ゴム、プラスチック以外のすべての試料に対応しています。その中でも次の分野に特にお薦めしています。
投入サイズ
試料投入サイズは、最大5mm角まで投入できます。
5mm角
試料到達粒度
最終到達粒度は、<1umまで粉砕が可能です。
<1um
容器の有効容量
45mL容器には、最大20mLまで試料を装入することが可能です。2個搭載で40mLまで処理が可能です。
20mL
乾式粉砕
運転中は粉塵が舞うことが無く、外部に漏れる心配がありません。
DRY OK
湿式粉砕
水・アルコール等の溶媒が使用でき、耐溶媒用ガスケットもご用意しています。
WET OK
雰囲気制御容器
真空引き・アルゴンガス等の雰囲気制御に対応しています。
GAS OK
本体カバー
カバーを閉めた状態
運転中・電源OFF状態
運転中はフタはロックされます。また電源OFF状態にカバーを閉めるとロックされます。
カバーを開けた状態
電源ONの待機状態
電源ONの待機中はロックが解除されます。
★写真はP-6タイプです。
非常停止ストッパー
安全第一を旨とするドイツ・フリッチュ社は、従来の遊星型ボールミルP-4で採用されている “非常停止ストッパー”を遊星型ボールミルシリーズP-5、P-6、P-7にも搭載しました。緊急時に赤色ボタンを押しますと、本機は瞬時に停止します。また解除する場合は、赤色ボタンを引き上げると復帰します。
★メーカーオプション

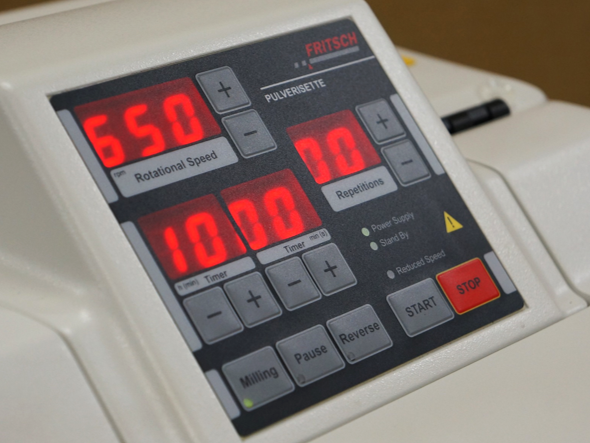

コントロールパネル
遊星型ボールミルP-7は回転数、タイマー、回転数をデジタル表示しております。
| Rotaional Speed | 公転回転数を表示します。運転中も10rpm刻みで調整が可能です。 |
|---|---|
| Timer | 運転時間(Milling)と休止時間(Pause)を表示します。時間／分または分／秒の設定が可能です。 |
| Milling | 運転時間を設定する時に使用します。設定中はランプが点灯します。 |
| Pause | 休止時間を設定する時に使用します。設定中はランプが点灯します。 |
| Reverse | 反転機能を使用する時に使用します。偶数回時に作動します。 |
| Repetitions | 運転の繰り返しを行う時に使用します。最大99回まで繰り返し運転が可能です。 |
| Power Supply | 装置背面の電源スイッチを入れるとランプが点灯します。 |
| Stand By | 電源ON状態で、一定時間経過するとランプが点灯して、節電状態になります。 |
| Reduce Speed | 運転中に過剰な負荷がかかった場合、ランプが点灯して回転数を下げて、内部基盤ダメージを軽減しします。 |
| START | ボタンを押すと、装置の運転を開始します。 |
| STOP | ボタンを押すと、装置の運転を停止します。運転途中でもボタンを押すことで停止できます。 |

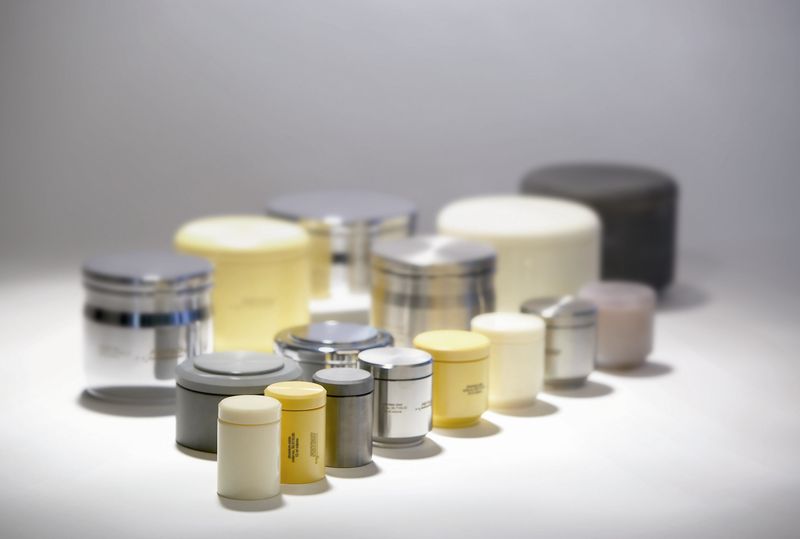

粉砕容器
天然鉱石のメノー製から、比重14.95のタングステンカーバイド製まで全7種類の材質を用意してます。
メノー
メノー製 12mL
| 材質 | SiO2 |
|---|---|
| モース硬度 | 6.5-7 |
| 比重 | 2.65 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | フッ酸(HF) |
アルミナ
アルミナ製 12mL
| 材質 | Al2O3 |
|---|---|
| モース硬度 | 9 |
| 比重 | 3.8 |
| 耐磨耗度 | △ |
| 浸食や影響 | 酸 |
窒化ケイ素
窒化ケイ素製 45mL
| 材質 | Si3N4 |
|---|---|
| モース硬度 | 9 |
| 比重 | 3.25 |
| 耐磨耗度 | ◎ |
| 浸食や影響 | 酸 |
ジルコニア
ジルコニア製 45mL
| 材質 | ZrO2 |
|---|---|
| モース硬度 | 8.5 |
| 比重 | 5.7 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 硫酸、フッ酸(HF) |
高硬度ステンレス
高硬度ステンレス製 12mL
| 材質 | Fe-Cr |
|---|---|
| モース硬度 | 7程度 |
| 比重 | 7.7 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 酸 |
タングステンカーバイド
タングステンカーバイド製 45mL
| 材質 | TC |
|---|---|
| モース硬度 | 8.5 |
| 比重 | 14.95 ~ 14.3 |
| 耐磨耗度 | ◎ |
| 浸食や影響 | 窒素を含む酸(HNO3) |
プラスチックポリアミド
プラスチックポリアミド製 45mL
| 材質 | 樹脂 |
|---|---|
| モース硬度 | - |
| 比重 | 1.13~1.15 |
| 耐磨耗度 | - |
| 浸食や影響 | 酸、アルカリ、有機溶媒等 |
ステンレス
ステンレス製 45mL
| 材質 | Fe-Cr-Ni |
|---|---|
| モース硬度 | 5程度 |
| 比重 | 7.8 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 酸 |
クロームスチール
クロームスチール製 45mL
| 材質 | Fe-Cr |
|---|---|
| モース硬度 | 7程度 |
| 比重 | 7.9 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 酸 |
容器サイズ
容器サイズは、45mL, 12mLの全2種類に対応しています。
★容器のサイズはおおよその数値です。
★遊星型ボールミルP-7は、80mL、250mL、500mL容器は対応していません。
★遊星型ボールミルP-5または遊星型ボールミルP-6は、80mL、250mL、500mL容器が対応しています。

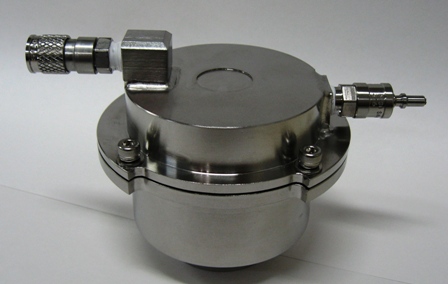

雰囲気制御容器
酸化しやすい金属や爆発の危険を伴う試料を粉砕及び混合する場合、容器内の雰囲気をコントロールすることができます。上部のフタに設置された2個のバルブより、容器内部へ不活性ガスを注入できます。通常容器を加工せずに雰囲気制御が可能なオーバーポット方式も用意しています。
オーバーポット方式
12, 45mL用オーバーポット
| 特長1 | 粉砕容器を外装(ステンレス製＆アルミ製)で覆ったタイプ |
|---|---|
| 特長2 | 〇通常容器としても使用可能 〇バルブが汚れにくい ×500mL容器不可 |
| 容器加工 | 無し |
| 置換時間 | 長い |
| 真空引き | 〇 |
| ガス移動 |  |
オーバーポット方式 (弁無)
12,45mL用 バルブ無し
| 特長1 | 粉砕容器を外装(ステンレス製＆アルミ製)で覆ったタイプ |
|---|---|
| 特長2 | 〇バルブ無し △グローブボックス必要 ×500mL容器不可 |
| 容器加工 | 無し |
| 置換時間 | ×不可 |
| 真空引き | ×不可 |
| ガス移動 |  |
特殊仕様
高硬度ステンレス製45mL V型
| 特長1 | 粉砕容器に加工を施し、バルブを取り付けたタイプ |
|---|---|
| 特長2 | 〇ガス置換時間が短い △加工不可の容器一部有り ×定期的なバルブ交換が必要 |
| 容器加工 | 必要 |
| 置換時間 | 短い |
| 真空引き | △ |
| ガス移動 |  |
特殊仕様 (弁無)
ジルコニア製45mL バルブ無し
| 特長1 | 粉砕容器に加工を施したのみのタイプ |
|---|---|
| 特長2 | 〇バルブ清掃交換無し △加工不可の容器一部あり △グローブボックス必要 |
| 容器加工 | 必要 |
| 置換時間 | ×不可 |
| 真空引き | ×不可 |
| ガス移動 |  |
材質と容器サイズの対応表
| 材質 | 12mL | 45mL |
|---|---|---|
| メノー | OP | OP / SP |
| アルミナ | OP | OP / SP |
| 窒化ケイ素 | OP | OP |
| ジルコニア | OP | OP / SP |
| 高硬度ステンレス | OP | OP / SP |
| タングステンカーバイド | OP | OP / SP |
| プラスチックポリアミド | OP | OP |
OP=オーバーポット方式、
SP＝特殊仕様
★タングステンカーバイドは、平型ガスケットになります。
★雰囲気制御のタイプや容器サイズ、材質、ボール量によっては、装置の回転数に制限があります。
バルブについて
弊社では、信頼性の高いスウェージロック社製のクイック・コネクツ(QMシリーズ)を使用しています。
| バルブ | 型番 | 写真 |
|---|---|---|
| IN | SS-QM2-D-2PM |
スウェージロック社のサイトはこちら Image used with permission by Swagelok Company. © Swagelok Company 2015. |
| OUT | SS-QM2-B-2PM |
★ご使用環境の真空引きやガス置換のレベル等によってご対応できる方式が異なります。詳しくは弊社までお問合せ下さい。
粉砕ボール
材質
天然鉱石のメノー製から、比重14.95のタングステンカーバイド製までの真球度の高い、高品質な粉砕ボールをご用意しています。
メノー
| 材質 | SiO2 |
|---|---|
| モース硬度 | 6.5-7 |
| 比重 | 2.65 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | フッ酸(HF) |
アルミナ
| 材質 | Al2O3 |
|---|---|
| モース硬度 | 9 |
| 比重 | 3.8 |
| 耐磨耗度 | △ |
| 浸食や影響 | 酸 |
窒化ケイ素
| 材質 | Si3N4 |
|---|---|
| モース硬度 | 9 |
| 比重 | 3.25 |
| 耐磨耗度 | ◎ |
| 浸食や影響 | 酸 |
ジルコニア
| 材質 | ZrO2 |
|---|---|
| モース硬度 | 8.5 |
| 比重 | 5.7 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 硫酸、フッ酸 |
高硬度ステンレス
| 材質 | Fe-Cr |
|---|---|
| モース硬度 | 7程度 |
| 比重 | 7.7 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 酸 |
タングステンカーバイド
| 材質 | TC |
|---|---|
| モース硬度 | 8.5 |
| 比重 | 14.95 |
| 耐磨耗度 | ◎ |
| 浸食や影響 | 窒素を含む酸(HNO3) |
鉄心入りナイロンボール
| 材質 | 鉄 + ナイロン |
|---|---|
| モース硬度 | - |
| 比重 | - |
| 耐磨耗度 | - |
| 浸食や影響 | 酸、アルカリ、有機溶媒等 |
ステンレス
| 材質 | Fe-Cr-Ni |
|---|---|
| モース硬度 | 5程度 |
| 比重 | 7.8 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 酸 |
クロームスチール
| 材質 | Fe-Cr |
|---|---|
| モース硬度 | 7程度 |
| 比重 | 7.9 |
| 耐磨耗度 | 〇 |
| 浸食や影響 | 酸 |
★ステンレス製ボールについては、弊社へお問合せ下さい。
ボール装入量
Φ5mm以上ボールサイズ 個数表記
| 容器サイズ | 12mL | 45mL |
| ボール径 | (個) | |
| 15mm | 7個 | |
| 10mm | 6個 | 18個 |
| 5mm | 50個 | 180個 |
Φ5mmボール グラム表記
| 容器サイズ | 12mL | 45mL |
| ボール個数 | 50個 | 180個 |
| 材質 | (グラム) | |
| メノー | 10g | 36g |
| 窒化ケイ素 | 10g | 35g |
| アルミナ | 13g | 45g |
| ジルコニア | 20g | 70g |
| 高硬度ステンレス | 25g | 90g |
| タングステンカーバイド | 50g | 180g |
Φ3mmボール以下 グラム表記
| 容器サイズ | 12mL | 45mL |
| 材質 | (グラム) | |
| メノー | 10g | 30g |
| 窒化ケイ素 | 11g | 40g |
| アルミナ | 13g | 45g |
| ジルコニア | 20g | 70g |
| 高硬度ステンレス | 30g | 90g |
| タングステンカーバイド | 50g | 200g |
試料装入量
| 容器サイズ | 12mL | 45mL |
| 有効容量 | (mL) | |
| 最少量 | 0.5mL | 3mL |
| 最大量 | 5mL | 20mL |
ボール量についての注意点
★ 上記の表は、過去の実績、経験に基づき算出されたものです。
★ 試料によって最適条件をお選び頂ければ、より効果的な粉砕、混合が期待できます。
★ ボール量は15％まで減らすことができますが、ボール量を増やすと磨耗が増加します。
★ 容器あたりの指定されたボール個数や重量は、標準量です。材質特性に応じて、それ以上に必要な場合があります。
★ 通常の場合は、粉砕容器と同材質のボールをお薦めします。
★ 時間の短縮の為に、より大きいボール或いは、比重の重いボールを使用することも可能です。
★ しかしその場合は、それぞれの材質のコンタミネーションが発生します。
例) 高硬度ステンレス製容器にタングステンボールを入れる
例) 窒化ケイ素製容器にジルコニアボールを入れる
試料とボールの分割器 注射器方式
試料とボールを素早く分離できる分離器を用意しました。湿式処理後の面倒な分離作業を素早く簡単に行なうことができます。市販の使い捨て注射器を使用する事ができる為、回収作業や清掃や洗浄作業を短縮できます。
Step.1
処理後、粉砕容器から白色容器へ移し替えます。
Step.2
分離器を取り付けて、逆さまにして、注射器で試料を吸い取ります。
Step.3
分離器を外して、試料を注射器から回収瓶に回収します。
粉砕用例
| 試料名 | 試料の大きさ | 使用粉砕セット | 粉砕時間 | 粉砕結果 |
|---|---|---|---|---|
| 砂 | 10g/2㎜ | タングステンカーバイト製容器45㏄ タングステンカーバイト製ボールφ15㎜×7個 |
2分 | 70μm以下 |
| 活性炭 | 2g/200μm | メノー製容器45㏄ ジルコニア製ビーズφ2㎜×47g |
30分 | 1μm以下 |
| 黒鉛 | 1.5g/200μm | メノー製容器45㏄ ジルコニア製ビーズφ2㎜×47g |
60分 | 1μm以下 |
| ガラス | 13g/0.5㎜平均 | ジルコニア製容器45㏄ クローム鋼製ビーズφ3㎜×50g |
60分 | 0.82μm以下 |
| セラミックス (アルミナ) |
2.8g/0.8mm平均 エタノール11㏄ |
湿式粉砕アルミナ製容器45㏄ アルミナ製ボールφ3㎜×30g |
40分 | 2.08μm以下 |
★ その他多くの粉砕例を持っております。詳細は下記にお問い合わせ下さい。
★ お問合せ先info@fritsch.co.jp又は、TEL 045-641-8550 FAX 045-641-8364 迄お願いします。
★ 弊社では700種類以上の粉砕を網羅した粉砕用例集を発刊いたしております。併せてご所望ください。
仕様
| モデル | P-7 遊星型ボールミル クラシックライン
( Pulverrisette 7 Classic Line ) |
|---|---|
| 容器セット数 | 2 個 |
| 容器サイズ | 12, 45 mL |
| 最大試料サイズ | 5 mm |
| 最終到達粒度 | 乾式 1 um / 湿式 <1 um ※ 試料により異なります |
| 最少処理量 | 0.5 mL |
| 最大処理量 | 40 mL |
| 最短処理時間 | 3min |
| 粉砕方法 | 乾式 / 湿式 |
| 雰囲気制御 | 対応 ( オプション ) |
| 公転回転数 | 100 ~ 800 rpm |
| 自転回転数 | 200 ~ 1600 rpm |
| 公転自転比 | 1 : -2 |
| 遠心加速度 | 50 G |
| 電源 | ① 100 - 120 V / 50 - 60 Hz / 800 W ② 200 - 240 V / 50 - 60 Hz / 800 W ※ ①と②は切替可能ですが、専用電源コードは必要です。 |
| 本体重量 | 35 kg |
| 寸法 | W37 x D53 x H50 cm |
★ 最終粒度は投入する試料サイズやによって異なります。
