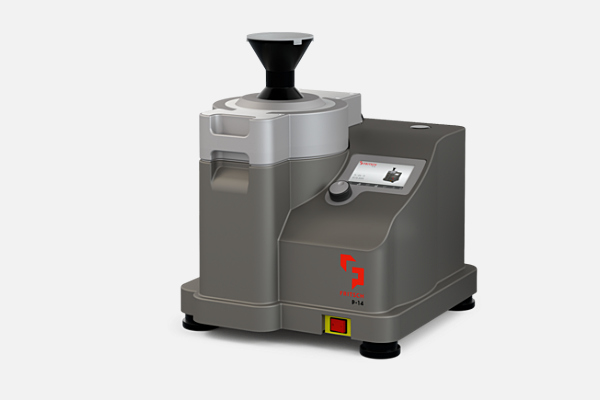

ロータースピードミル

P-14 Premium line

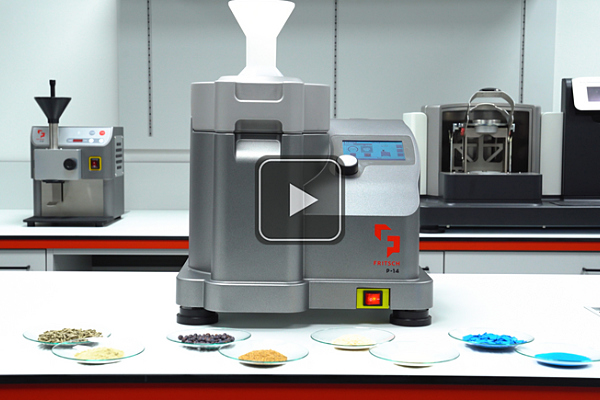

title1 title2 title3 title4
一覧
強力な粉砕により、特に高速なサンプル処理が可能
インパクトローターまたはカッティングローターの選択
研削材の冷却が特に良好
クリーンなデザインでお手入れ簡単
使用分野
分析、化学、医薬品
生物学、農林、食品
プラスチックと繊維
環境/ROHS
概要

1台で高速な前粉砕と微粉砕が可能

FRITSCHローターミルP-14は、衝撃、せん断、切断の粉砕機能を1台で実現します。同等の装置と比較して、高性能、優れた冷却性能、そして大幅な静音性を実現しています。 強力なモーターは、軟質から中硬質、脆性、繊維質、そして温度に敏感なサンプルの高速粉砕に最適です。また、FRITSCHサイクロンセパレーターを使用することで、サンプル処理能力をさらに向上させることができます。 高性能なP-14は、プラスチック産業におけるパイロットプラント規模の粉砕に最適なローターミルです。

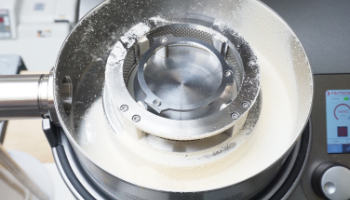

1 つの装置に 2 つのミルを搭載

カッティング ローターを使用すると、P-14 をカッティング ミルに変えて、柔らかいものから硬いものまで、繊維質の材料やプラスチックを高速かつ効率的に前粉砕および微粉砕することができます。

overview01
動作原理

衝撃、せん断、切断粉砕

ローターミル内部では、試料は高速回転するインパクトローターのリブに衝突することで粉砕され、ローターの歯と挿入されたふるいリングとの間でせん断されます。

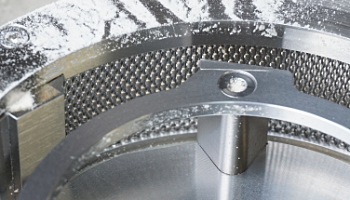

カッティングミルとして使用する場合、カッティングローターとふるいシェルホルダーの固定刃との間で切断とせん断が行われ、粉砕が行われます。

overview02
特長
24,000 rpmの強力な粉砕により、サンプル処理を高速化
衝撃ローターの非常に高い衝突速度(121,0 m/s = 438,84 km/h)
最大供給サイズ <15 mm、サンプル処理能力は最大15 L/h以上
最終粒度 <40 μm、ふるいリング 0.08 – 6 mm
インパクトローターまたはカッティングローターを1台に搭載した多機能機器
粉砕が困難なサンプルや、温度に非常に敏感なサンプルは、液体窒素を加えることで脆化し、その後粉砕することができます。
特に安全な操作のためのインテリジェンス安全制御システム
FRITSCHサイクロンセパレーターによるバッチ式または連続式粉砕
研削部品の特許取得済み冷却機構
温度センサーと非常に高い気流 = サンプルの完璧な冷却
クリーンなデザインでお手入れ簡単
取り外し可能なダストフィルターでお手入れ簡単
粉砕室と駆動モーター間の摩耗のないラビリンスディスク
DIN ENに準拠した静かな操作 - 柔軟な操作パネル
USBインターフェースと振動フィーダーLABORETTE 24の統合制御
粉砕室はステンレス鋼303または316L PTFEコーティング製
研削部品はステンレス鋼431または316L、純チタン、硬質金属タングステンカーバイドまたは酸化ジルコニウムで作られています

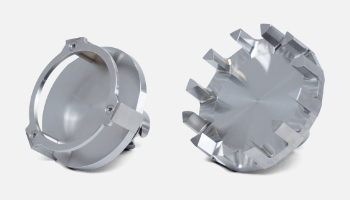

P-14で切断

カッティングミルとしても使えるユニークな二重使用

FRITSCH限定:P-14は、市場で唯一、カッティング機能も備えたローターミルです。カッティングミルとして、最大投入サイズ10mm未満の軟質から硬質、繊維質材料、プラスチックの高速かつ効率的な前粉砕および微粉砕に最適です。

簡単な換装

ラビリンスディスク、収集容器、冷却フィン付きカッティングローター、固定ナイフとシーブシェルを備えたシーブシェルホルダー、そして収集容器の蓋を取り付けるだけです。その後、切断とせん断によって粉砕が行われます。装置は挿入されたラビリンスディスクを検知し、非常に高い最終粉末度を得るために、最大18,000 rpm、最大83 m/sのカッティングローター周速で自動的に最適化された運転を行います。様々な材質のカッティングローター、固定ナイフ、シーブシェルを使用することで、摩耗挙動を制御でき、あらゆる用途に最適なソリューションを提供します。選択されたシーブシェルは、0.08~4 mmの台形または円形の穿孔で提供され、希望する最終粉末度を決定します。また、FRITSCHサイクロンセパレーターを使用することで、処理能力と冷却がさらに向上し、より細かいメッシュサイズには不可欠です。

特に便利なこと

従来のカッティングミルとは異なり、P-14の粉砕室全体は、カッティングローターとふるいインサートだけでなく、蓋と固定ナイフ付きの収集容器も含め、取り外して食器洗い機で洗浄できます。また、無菌粉砕のために、サンプルと接触するすべての粉砕部品と粉砕室自体がオートクレーブ可能です。

overview03
柔軟な運用を可能にする最高の機能

インテリジェント制御

インテリジェンス・セーフティ・コントロール・システムは、研削セットのコンポーネント(衝撃用ラビリンスディスク、カッティングローター、蓋付き回収容器)の完全性と正しい装着状態を自動的にチェックします。フリッチュ社製振動フィーダーLABORETTE 24もプログラムによって検出されます。すべての部品が完全に正しく装着され、機器の蓋が適切にロックされた場合にのみ、研削が開始されます。

最も安全な機構

実用的なクイッククランプロックを備えた計器の蓋が意図せず開かれた場合でも、内蔵の安全ロックが計器の開錠を防ぎます。

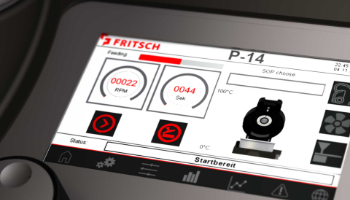

研削パラメータの表示

操作は人間工学に基づいて配置されたタッチスクリーンで、直感的なメニュー構造と多言語対応を備えています。可変回転速度を入力し、粉砕時間を分と秒で設定します。ストップウォッチ機能により、新しいサンプルなどの時間記録が容易になります。消費電力とシステム温度の表示により、制御が容易になり、過負荷や過熱時には警告が表示されます。

柔軟なリモートコントロール

P-14をグローブボックス内など特殊な研削作業のために隔離した場合でも、別のコンピューターを使用して簡単に遠隔制御できます。また、すべてのシステム値を直接読み取ることもできます。

セラミックベアリング付き高速モーター

頑丈なモーターと特に耐久性の高いセラミックベアリングにより、非常に高い衝撃とローター速度が保証され、24,000 rpm の超強力な回転速度で、より短時間でより細かい仕上がりが得られます。

overview04
大幅に改善された冷却

強力な冷却

モーターが生み出す強力な気流、巧妙な空気経路、そしてローターに取り付けられた特殊な冷却フィンが、冷却効果をさらに高めます。温度に敏感なサンプルであっても、溶融や固着を大幅に低減します。オプションの排気システムを接続すると、モーターからの気流をさらに強化でき、FRITSCHサイクロンセパレーターを使用することで、サンプルの冷却効果をさらに高めることができます。

P-14では、粉砕室と電気室が完全に分離されています。粉砕室内の空気は電子機器に触れないため、温度が下がり、電子機器は粉塵から保護されます。この優れた設計により、粉砕機の寿命が長くなり、回路の故障を防ぎ、安全性が向上します。

クリーンなデザイン

素早い洗浄

ローターミルP-14は、あらゆる箇所にクリーンデザインを採用し、ミルの清掃を極めて容易にしています。すべての表面は、極めて汚れにくく、清掃しやすい設計となっています。サンプルと接触するすべての表面は滅菌可能です。

また、定期的な清掃が必要なすべての部品(漏斗、蓋付き収集容器、ローター、ふるいリング/ふるいシェルホルダー、ラビリンスディスク)は、工具を使わずにワンタッチで取り外し、超音波洗浄機または食器洗浄機で洗浄できます。ふるいリングの革新的なレーザー溶接により、デッドスペースが低減され、清掃が大幅に容易になるだけでなく、安定性と耐用年数も向上しています。

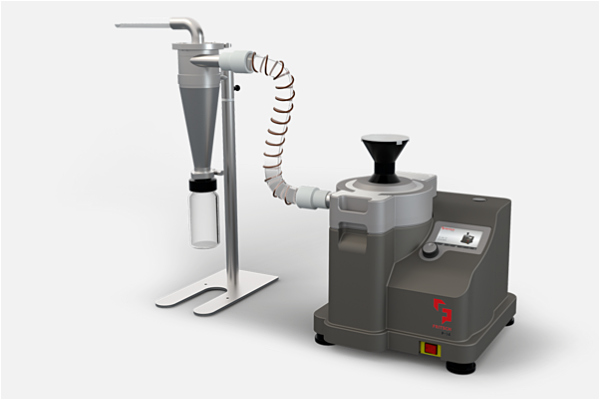

フリッチュサイクロン

FRITSCH サイクロン セパレーター

による温度に優しい微粉砕。装置をローターミルとして使用するか、カッティングミルとして使用するかに関係なく、サンプル排出用の FRITSCH サイクロンセパレーターと排出システムとの組み合わせによってのみ、最適な結果が得られます。

FRITSCH サイクロンセパレーターのメリット:

処理能力の向上 - 粉砕室からの材料排出の改善
粉砕材料と粉砕部品の強力な冷却
温度に敏感なサンプル、静電帯電プラスチック、粉体コーティングの効率的な粉砕
軽量材料、少量のサンプル、より細かいふるいサイズに最適
大量の高効率連続粉砕

お客様の特定の用途に合わせて 下記の 2つのモデルをご用意しています。

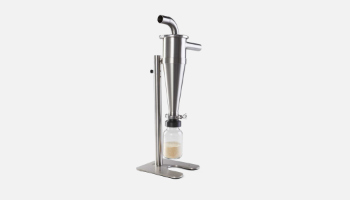

FRITSCH高性能サイクロンセパレーター

ステンレス鋼316Lで完全に製造されたFRITSCH高性能サイクロンセパレーターは、分析分野、食品・医薬品業界において特に不可欠な製品です。優れた表面品質により、アルカリや酸などの腐食性媒体に対する耐性が向上し、幅広い洗浄剤を用いて残留物なく容易に洗浄できます。さらに、完全に分解し、完全に空にし、液浸しにして滅菌することも可能です。お客様のメリット:クロスコンタミネーションを確実に防止します。

overview05

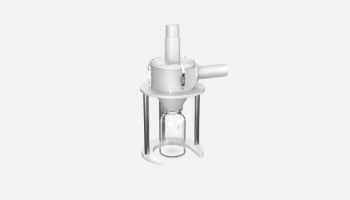

FRITSCH小容量サイクロンセパレーター

コンパクトなFRITSCH小容量サイクロンセパレーターはプラスチック製で、サンプルガラスは250 mlまたは500 mlです。その材質特性により、重金属や鉄分を含まない粉砕や、RoHS指令に準拠した衝撃および切断ローターを使用したサンプル調製に特に適しています。さらに、少量のサンプルを粉砕するためのFRITSCHサイクロンセパレーターのすべての利点を備えています。汚染に対する絶対的な安全性を保証し、完全に取り外して食器洗い機で洗浄できます。小容量サイクロンセパレーターは、一緒に注文できる排気システムと組み合わせる必要があります。付属の80~100μmの微粒子フィルターを使用すると、小容量サイクロンセパレーターは、米やトウモロコシの粒など、最大200 mlの少量の乾燥した自由流動性サンプルや、中サイズのふるいの使用にも受動的に使用できます。

overview06
装備品・アクセサリー

ローターミルP-14を特定のアプリケーションに合わせて構成します

ローターミルP-14には、ポリアミドとステンレス鋼316L製の漏斗と蓋が付属しています。作業内容に応じて、蓋とラビリンスディスク付きの適切な収集容器、インパクトローター、カッティングローター、ふるいリング、ふるいシェルをご注文ください。これらは、ローターミルまたはカッティングミルを使用するために必要な基本装備です。

FRITSCH社製振動フィーダーLABORETTE 24は、粉砕機から直接制御され、粉砕機と精密に連携することで、常に正確な供給速度を確保します。少量または極微量の材料をゆっくりと供給する場合や、大量の粉砕を行う場合に最適です。機器の適格性評価をサポートするIQ/OQ文書もご用意しています。

応用例・運用例

3Dプリントにおけるフライス加工の重要性

3Dプリンティングでは、大小の原理が逆転します。従来のよく知られた製造プロセスでは、例えばCNC旋盤やフライス加工などを用いて材料を削り取ることで部品が作られます。積層造形(アディティブマニュファクチャリング)では、このアプローチはほぼ逆転します。CADで設計された部品が、3Dプリンティングプロセスによって粉末または液体から作られるのです。

ドッグフードの粉砕

ドッグフードのその後の分析には、効果的なサンプル調製が不可欠です。例えば、新しい技術や試験方法は、メーカーや獣医のサプライチェーンが製品の安全性を維持するのに役立っています。FRITSCHミルは、ペットフードのさらなる試験前のサンプル調製に最適です。

可変速ローターミルPULVERISETTE 14プレミアムラインのインパクトローターとカッティングローターの使用

適切なアクセサリを選択することにより、可変速ローターミル PULVERISETTE 14プレミアム ラインをカッティング ミルとして使用することもできます。

緑茶の葉の粉砕

可変速ローターミル PULVERISETTE 14プレミアム ラインと振動フィーダー LABORETTE 24 を組み合わせて緑茶の葉を加工する方法をご覧ください。

ポリマーの極低温粉砕

このビデオでは、可変速ローターミル PULVERISETTE 14プレミアム ラインを使用してポリマーの極低温粉砕を実行する 方法を紹介します。

可変速ローターミルPULVERISETTE 14プレミアムラインによる動物飼料の粉砕

FRITSCH 可変速ローターミル PULVERISETTE 14プレミアム ライン を使用して、動物飼料のサンプルがいかに速く粉砕されるかをご覧ください。

車両触媒コンバーターのリサイクル

例えば、現代の三元触媒には、白金、ロジウム、パラジウムといった貴金属、あるいはこれらの組み合わせが用いられています。実験室実験では、セラミックハニカム体を粉末状に粉砕し、触媒活性のある貴金属の有無を検査します。

触媒コンバーターの前処理

実験室実験では、セラミックハニカム体を粉砕し、その後、触媒活性を持つ貴金属の有無を検査します。この作業には、3種類の異なるFRITSCH製実験用粉砕機を使用しました。

ラテックス製品の粉砕

ラテックスの優れた特性の一つは、その並外れた弾力性です。これは、いかなる合成製品にも匹敵するものではありません。ラテックス製の保護手袋は多くの産業で使用されています。しかし、ラテックス手袋はアレルギーを引き起こす可能性があります。アレルギー反応を防ぐため、ラテックス製品は可変速ローターミルPULVERISETTE 14プレミアムラインで粉砕され、さらに分析されました。

羽毛の粉砕

ダウンは優れた断熱材であり、ジャケット、寝具、枕、寝袋などに使われる詰め物です。アレルギーの発症を防ぐため、粉砕された羽毛には有害物質が含まれていないか検査されています。効果的な粉砕は、サンプル調製の第一歩です。

じゃんけん:粉砕とサンプル調製が私たちの日常生活に与える影響

子どものゲーム「じゃんけん」が、製粉やサンプル準備の科学とどのような関係があるのか​​を調べてみましょう。

FRITSCHプレミアムライン機器で最高の結果

新しい FRITSCH PULVERISETTE 14プレミアム ライン では、遠心ミルではこれまで達成できなかった細かさが、短時間で達成されます。

可変速ローターミルの効率に対する駆動力の重要性

粉砕の目的は、一定の細かさを達成することです。粉砕の過程で、出発物質の粒子は砕かれ、多数のより小さな粒子が形成されます。

廃棄物燃料のサンプル調製

原油価格が高騰する中、プラスチック、木材、シュレッダー廃棄物は、従来の燃料に加え、非常に魅力的な選択肢となっています。特にセメント産業では、調整工程から得られるエネルギーに富んだ留分が容易に燃焼されます。ここで重要なのは、材料の分析評価です。

玩具中の鉛の分析

重要かつ常に最新の情報である、子供用玩具に含まれる鉛の分析。効果的なサンプル粉砕方法の詳細。

植物医薬品、伝統中国医学、天然化粧品

科学者、薬剤師、医師は、薬用植物の成分について、ますます体系的に、そしてより広範囲に研究を進めています。これらの成分は常に分析されなければなりません。
